Электронные сборки работают в средах с быстро меняющимися условиями. Заводские этажи испытывают быстрые температурные сдвиги, а тропические наружные местоположения добавляют больше проблем. Печатные платы и электронные системы ежедневно сталкиваются с проблемами влажности.Температура влажность камерыТестирование электроники воспроизводит эти реальные условия задолго до того, как продукты будут отправлены. Он имитирует реальные циклы влажности и температуры в контролируемом пространстве, позволяя инженерам обнаруживать конденсацию, проблемы с точкой росы и ложные сбои, которые в противном случае могли бы остаться незамеченными. В этой статье объясняется, почему влажность является серьезной проблемой для электроники, как тестирование на конденсацию печатных плат может пойти не так, и какие методы камеры уменьшают ошибки и укрепят уверенность в надежности продукта.

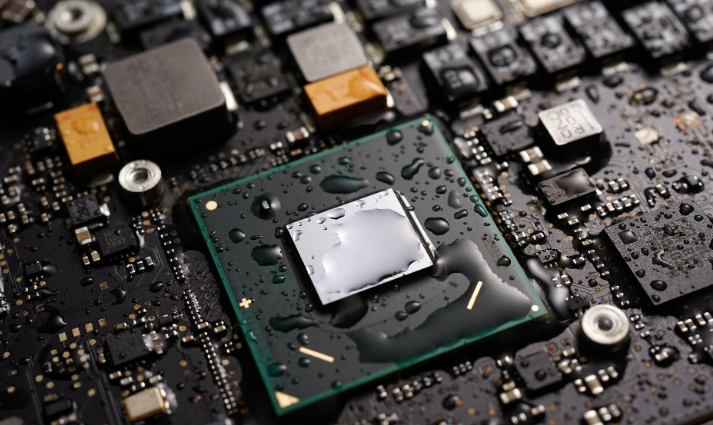

Влажность напрямую влияет на электронику. Водяной пар превращается в жидкость, когда температура воздуха падает ниже точки росы. На заполненной печатной плате эта жидкость может создавать мосты между проводниками, вызывая токи утечки, коррозию и кратковременные неисправности.Быстрые циклы горячий-холодный или сухой-влажныйВ камере усиливают эти риски.
Например, тест, повышая температуру до85 ° C с 85%Относительная влажность может привести к конденсации при охлаждении, если точка росы не контролируется. Даже если детали проходят более поздние циклы, кратковременная конденсация может усилить интерфейсы, ослабить сопротивление изоляции и создать скрытые дефекты. Таким образом, испытания на конденсацию печатных плат могут приводить к вводящим в заблуждение сбоям, часто вызываемым скорее контролем камеры, чем дизайном продукта.
Точка росы-это температура, при которой воздух насыщается и образуется жидкость. Воздух камеры вОтносительная влажность 85%И35 ° СИмеет точку росы рядом29 ° С. Если температура опускается ниже этой точки, образуется конденсат при встрече воздуха и поверхностей.
Стандартные тесты влажности печатных плат часто используют ежедневные колебания температуры, циклы запуска-остановки или длительные замачивания для проверки баланса влажности. Без сильного контроля точки росы неравномерный воздушный поток или воздушные карманы могут привести к тому, что некоторые части достигнут точки росы раньше, что приведет к конденсации поверхности сначала в углах, утопленных участках и компонентах с высокой тепловой массой.
Если точка росы не контролируется должным образом, влага может оставаться на поверхностях даже после падения относительной влажности. Инженеры могут неправильно приписывать неустойчивые токи утечки или отсева изоляции конструктивным недостаткам, когда реальная причина-простая конденсация. Правильные настройки камеры могут полностью предотвратить это.
В камере испытания влажности ПКБ, Не все неудачи одинаковы. Некоторые распространенные ложные срабатывания появляются часто. Они могут ввести команды в заблуждение, если установка камеры неправильная.
Влажность создает тонкие слои токопроводящей пленки на изоляционных поверхностях. Во время испытания внезапное падение сопротивления изоляции может выглядеть как настоящий дефект конструкции. Но он может полностью повернуть вспять, как только влага высохнет.
Тонкая пленка воды может соединить две тесные сети на доске. Это создает прерывистый короткий. В системах с широкими эксплуатационными допусками это может показаться серьезной неисправностью. Однако постоянного ущерба не существует.
Влага, оставленная на паяных масках или вокруг штырей компонентов, ускоряет окисление, что легко увидеть. Это может беспокоить продуктовые команды. Но сборка выдержит нормальные полевые воздействия без проблем.
Эти проблемы усугубляются, когда системы управления камерой пересекают точку росы слишком далеко или не могут замедлить темпы роста. Колеблющиеся карманы влажности делают некоторые участки образца более влажными, чем другие. Это приводит к противоречивым результатам по всем направлениям, которые точно такие же.
Температурные и влажностные камерыСозданный для тестирования электроники, использует несколько интеллектуальных стратегий управления. Эти стратегии снижают риски конденсации во время тестирования печатных плат. Правитая установка делает большую разницу.

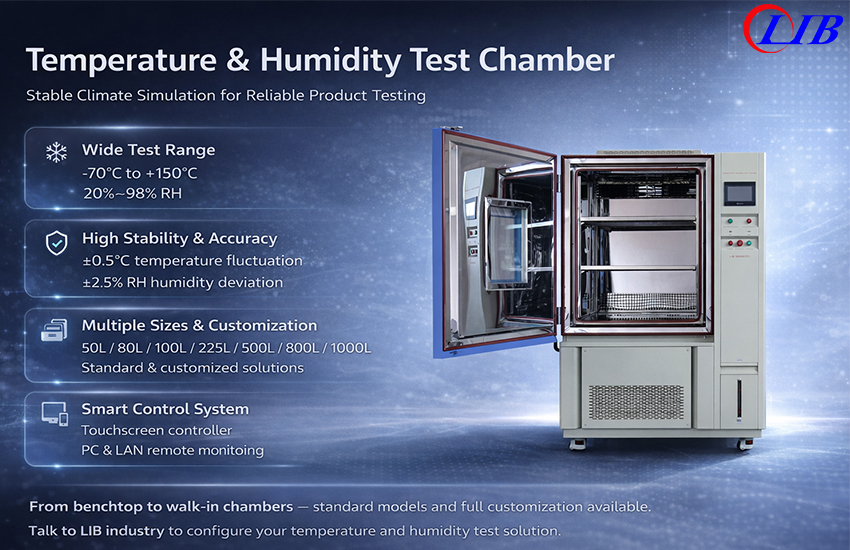

Модель | TH-100 | TH-225 | TH-500 | TH-1000 |
Внутренний объем | 100л | 225л | 500л | 1000л |
Диапазон температур | A : -20 ℃ ~ + 150 ℃ B : -40 ℃ ~ + 150 ℃ C: -70 ℃ ~ + 150 ℃ | |||
Колебания температуры | ± 0,5 ℃ | |||
Отклонение температуры | ± 2,0 ℃ | |||
Диапазон влажности | 20% ~ 98% относительной влажности | |||
Отклонение влажности | ± 2,5% относительной влажности | |||
Скорость охлаждения | 1 ℃/мин | |||
Скорость нагрева | 3 ℃/мин | |||
Контроллер | Программабле регулятор экрана касания ЛКД цвета, связь ПК, интерфейс ЛАН для дистанционного управления | |||
Материал интерьера | Нержавеющая сталь SUS304 | |||
Камеры с точными датчиками и петлями быстрой обратной связи удерживают целевые условия более стабильно, чем основные таймеры. Жесткий контроль предотвращает превышение заданных точек влажности. Это сохраняет устойчивые переходы точки росы и легко прогнозируется.
Внезапные изменения температуры или влажности повышают вероятность падения влаги. Хорошо настроенная камера замедляет движение вверх и вниз. Это позволяет воздуху и поверхностям оставаться близко к равновесию и сокращает конденсацию.
Даже распространение тепла и влаги имеет большое значение. Неравномерный воздушный поток создает карманы, где точка росы пересечена слишком рано. Камеры с калиброванным рисунком циркуляции исправляют эту проблему и сохраняют все равномерным.
Непрерывные журналы температуры, влажности и расчетной точки росы позволяют командам связывать сбои с точными экологическими событиями. Это четкое представление отделяет истинные недостатки дизайна от артефактов тестовой среды.
Используя эти подходы вместе, команды электроники могут быть уверены, что сбой в тесте температуры и влажности действительно показывает поведение продукта. Это не связано с причудами настройки теста.
Хорошее управление камерой-это только одна часть успеха. То, как тест готовится и запускается, также влияет на то, насколько точны результаты. Умные шаги до и во время теста делают все лучше.
Влага, захваченная внутренними слоями и компонентами, действует иначе, чем влажность поверхности. Доски предварительного кондиционирования в устойчивых условиях окружающей среды перед испытанием делают содержание влаги однородным и легко прогнозируемыми.
Каждый раз дверь камеры раскрывает, нормальный воздух лаборатории ломает профиль теста. Это может вызвать кратковременную конденсацию, особенно вблизи зоны уплотнения двери. Хорошее планирование сокращает ненужные отверстия и поддерживает стабильные условия.
Запуск одного и того же профиля на фиктивных досках или эталонных образцах помогает определить, повторяются ли проблемы с влажностью или привязки к конкретным конструктивных особенностям. Если ток утечки скачков только на одном проектном прогоне, проблема, скорее всего, находится в образце, а не в камере управления.
Тяжелые сборки с металлическими щитами или большие радиаторы принимают или выделяют тепло медленнее, чем тонкие платы. Регулировка скорости нарастания, чтобы соответствовать этой тепловой массе, помогает целому образцу достичь целевых условий в том же равномерном темпе.
Опытные лаборатории создают профили, которые близко соответствуют полевым условиям. Они не просто используют предустановки камеры по умолчанию. Эти пользовательские профили вырезать ложные срабатывания и выявить реальные режимы отказа, которые имеют значение.
Выбор правильной камеры температуры и влажности означает больше, чем просто размер и стоимость. Инженеры и руководители лабораторий должны проверить несколько ключевых моментов, чтобы убедиться, что камера соответствует их потребностям.
|
|
Выберите камеры, которые держат относительную влажность и температуру с очень небольшим изменением. Небольшие подъемы и падения могут без предупреждения подтолкнуть условия к точке росы.
Большая камера может сначала выглядеть более гибкой. Но более небольшие блоки бенхтоп часто дают более даже циркуляцию воздуха для небольших доск. Сопоставьте размер с обычными партиями образцов вместо планирования только для будущих потребностей.
Современные камеры включают в себя встроенные системы данных. Возможности экспорта журналов влажности, температуры и расчетной точки росы с отметками времени значительно упрощают поиск и устранение неисправностей и составление отчетов о соответствии требованиям.
Камеры служат много лет как важное оборудование. Поставщики, предлагающие быструю калибровку, запасные части и обучение, помогают лабораториям поддерживать актуальность тестирования в течение длительного времени.
Производители предоставляют множество различных настроек. Самый важный фактор соответствуя цели теста к способностям камеры, особенно для уменьшения риска контроля и влаги пункта росы.
Xi'an LIB Экологическое моделирование промышленностиЗаработал сильное имя для давать твердые решения камеры влажности температуры. Эти решения подходят для электроники и тестирования печатных плат. Благодаря многолетней работе с оборудованием для экологических испытаний LIB предлагает продукты, которые сочетают точное управление с простым ежедневным использованием.
В камерах LIB используются точные датчики и устойчивые системы управления, которые отвечают строгим требованиям электронной промышленности. Инженеры, которые хотят проверить конструкции на наличие неисправностей, связанных с влажностью, получают выгоду от пользовательских профилей и мониторинга в реальном времени во время каждого теста.
Помимо аппаратного обеспечения, LIB предоставляет клиентам полный выбор услуг. К ним относятся помощь в установке, поддержка калибровки и консультации по приложениям. Эта широкая поддержка позволяет командам тестирования создавать профили, соответствующие реальным условиям. Это также помогает им читать результаты с полной уверенностью. Будь то в лаборатории разработки продукта, в зоне обеспечения качества или на производственном контрольно-пропускном пункте, решения LIB позволяют пользователям быстро и надежно находить проблемы, связанные с влажностью.
Тест электроники камеры влажности температуры кладет печатные платы в установленная окружающая среда. Там температура и относительная влажность изменяются, чтобы копировать реальные условия. Этот вид тестирования помогает найти неисправности, связанные с влагой, на ранней стадии, пока продукты все еще находятся в лаборатории.
Управление камеры влажности пункта росы убеждается что воздух и поверхности доски не пересекают ключевые пункты влаги слишком быстро. Управляя связью между влажностью, температурой и точкой росы, он сокращает образование конденсата. Это приводит к результатам тестирования, которым команды могут доверять больше.
Общие признаки включают быстрые падения сопротивления изоляции. Прерывистые короткие замыкания появляются, когда камера остывает. Окисленные поверхности появляются вокруг выводов компонентов. Если это происходит при точных изменениях точки росы, они часто указывают на конденсацию влаги, а не на конструктивные дефекты.
Да, хорошо спланированные испытания на конденсацию печатной платы могут ускорить влагостойкость и показать возможные долгосрочные сбои, такие как коррозия или расслоение. Главное-сохранить контролируемые профили влажности, которые соответствуют ожидаемым полевым условиям.
Сначала просмотрите профили камер. Убедитесь, что расчеты точки росы остаются точными. Проверьте ставки рампы следующий. Также проверьте равномерный воздушный поток. Иногда очевидные сбои связаны с тем, как были применены условия, а не с самой конструкцией платы.
