Прогулк-в экологической камереЭто не просто увеличенная версия испытательной камеры на стенде. Для многих лабораторий он становится частью инфраструктуры надежности: контролируемой комнатой, где полные сборки, тяжелые образцы, производственные партии, электронные шкафы, автомобильные детали, аккумуляторные блоки, аэрокосмические компоненты и промышленные системы могут подвергаться повторяемым условиям температуры и влажности.
Для покупателей, главный вопрос нет только «насколько большой камера должна быть?» Более лучший вопрос: может камера воспроизвести реальные условия испытаний, держать стабилизированный контроль во время длинных пробегов, снести нагрузку безопасно, и соотвествовать необходимый без расточительствовать площадь пола или бюджет?
Этот проводник объясняет как выбрать прогулк-в экологической камере для больших образцов, испытания серии, и долгосрочных программ надежности, с особым вниманием к требованиям к удара температуры метода 503,7 MIL-STD-810H.

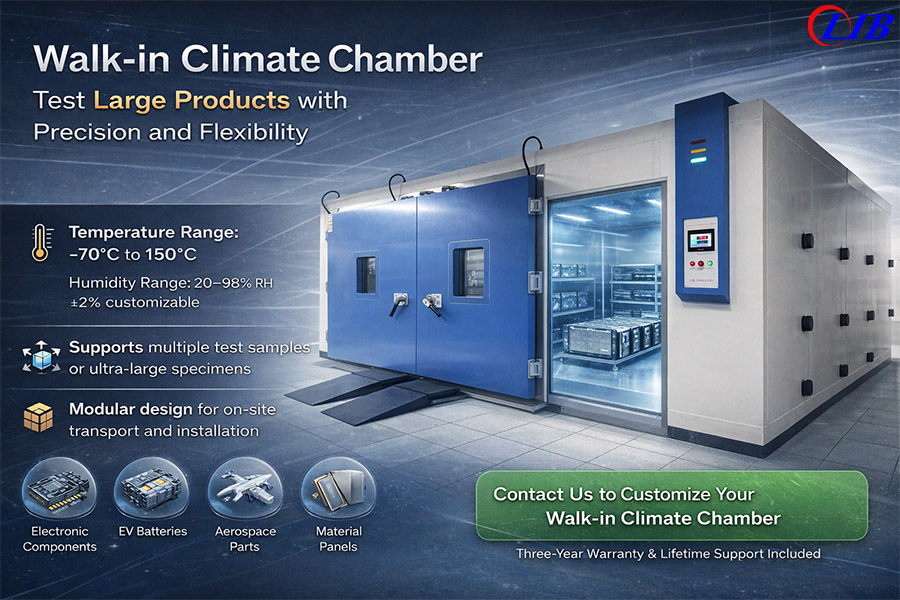

Прогулк-в экологической камере большой контролируемый космос теста используемый для того чтобы сымитировать температуру, влажность, задействовать, и другие экологические стрессы вокруг сверхразмерных продуктов или множественных образцов.
Не похож на достигаемость-в камере, прогулк-в камере теста позволяет техникам войти место для работы для загрузки, установки приспособления, проводки, осмотра, и размещения образца. Камера может быть использована для высокой и низкой выдержки температуры, влажности температуры задействовать, испытания хранения, скрининга надежности, материальной оценки, и квалификации продукта.
Большая камера экологического теста обыкновенно выбрана когда образец нельзя испытать как следует в более небольшом шкафе. Это происходит, когда воздушный поток заблокирован, образец выделяет тепло, продукт слишком тяжелый для полок, или несколько блоков должны быть проверены под одним и тем же профилем.
Прогулк-в камерахШироко используются в автомобильной, электронной, аэрокосмической, аккумуляторной технике, обороне, испытаниях материалов и промышленного оборудования. Типичные примеры включают:
· Автомобильные собрания освещения, приборные панели, датчики, соединители, и модули батареи ЭВ
· Телекоммуникационные шкафы, серверные стойки, пульты управления и силовая электроника
· Космические корпуса, корпуса авионики, упакованное оборудование и компоненты наземной поддержки
· Солнечные панели, промышленные двигатели, большие пластиковые детали и металлические сборки с покрытием
· Тесты надежности серии для масс-произведенных компонентов перед пересылкой
В этих случаях повторяемость теста зависит больше чем от тома камеры. Циркуляция воздуха, загрузка пола, удаление жары, трасса кабеля, спасение влажности, запечатывание двери, и долгосрочная стабильность все влияют на окончательный результат теста.
Стандартная камераПроще в установке и часто достаточно для мелких деталей. Прогулк-в камере будет лучшим выбором когда размер образца, количество серии, дизайн приспособления, или продолжительность теста превышают практически пределы более небольшого блока.
Выберите прогулк-в камере когда образец необходимо испытать как полная система. Удаление деталей из большой сборки может облегчить испытание, но оно также может скрыть реальные точки отказа, такие как утечка прокладки, напряжение разъема, несоответствие расширения материала, закалка кабеля, трещины покрытия или конденсация вокруг установленной электроники.
Для экологической камеры для большого выбора образцов, проверьте 3 размера вместо одного:
Элемент выбора | Что проверить | Почему это важно |
Образец конверта | Длина, ширина, высота, двери, ручки, крепления | Предотвращает блокировку воздушного потока и трудности с загрузкой |
Рабочий зазор | Пространство вокруг всех сторон и над образцом | Помогает распределению температуры и влажности |
Общая нагрузка | Вес образца, вес тележки, вес приспособления | Влияет на структуру пола и безопасность |
Тепловая нагрузка | Моторы, электроника, лампы, аккумуляторы, электроприборы | Изменения требований к охлаждающей мощности |
Точки доступа | Порты кабеля, смотровое окно, пандус, тележки | Уменьшает прерывание теста во время длинных пробегов |
Распространенной ошибкой является выбор камеры только по внутренним размерам. Реальное полезное пространство меньше, потому что воздух должен перемещаться вокруг груза. Плотное размещение партии может дать хорошую емкость образца на бумаге, но плохую однородность на практике.
Тестирование серии требует стабилизированного представления камеры над много часов, дней, или недель. Камера должна взять после отверстий двери, держать влажность без большого смещения, и держать данные трасеабле.
Для утверждения продукции, прогулк-в климатической камере может уменьшить время теста путем бежать много образцов совместно. Например, изготовитель электроники может испытать 80 распределительных ящиков в одной прогулк-камере влажности температуры вместо бежать несколько небольших камер параллельно. Ключ в том, чтобы разместить образцы так, чтобы каждый блок видел сопоставимую среду.
MIL-STD-810H Метод 503,7 покрывает температурный шок. Это часто обсуждается в аэрокосмической, оборонной, наружной электронике, оборудовании, устанавливаемом на транспортных средствах, и упакованных системах, которые могут быстро перемещаться между очень разными средами.
Метод 503,7 используется для оценки того, может ли материал выдерживать внезапные изменения температуры воздуха без физического повреждения или потери производительности. Метод определяет внезапное изменение как изменение температуры воздуха более чем на 10 °C в течение одной минуты.
Это число является критическим. Одиночная прогулк-в экологической камере с тарифом на отопление 3 ° К/мин и охлаждая тарифом 1 ° К/мин может быть соответствующая для задействовать температуры, влажности задействовать, хранения, и тестов надежности, но нет этого же как строгая передача удара температуры. Для метода 503,7 испытательная установка часто требует быстрой передачи между кондиционированными средами или специально разработанной компоновкой, которая соответствует правилу времени передачи.
Способ 503,7 включает Способ I с четырьмя вариациями. Правильный выбор зависит от жизненного цикла продукта.
Процедура | Логика тестирования | Ключевой параметр |
I-A | Односторонний шок от одной постоянной экстремальной температуры к другой | По крайней мере один удар в требуемом направлении |
I-B | Одиночный удар цикла от постоянн экстремальной температуры | Один удар от низкого до высокого и один удар от высокого до низкого |
I-C | Удары Мульти-цикла от постоянн экстремальной температуры | Минимум три цикла; повторные передачи между Т1 и Т2 |
I-D | Удар к или от контролируемой температуры окружающей среды | Начинается с контролируемой окружающей среды, затем переходит в горячую или холодную. |
Перед переносом испытуемом элементе его выдерживают при Т1 или Т2. Воздух в камере регулируется со скоростью, не превышающей 3 ° C/мин, пока не будет достигнут требуемый экстремальный уровень. После этого деталь теста перенесен к другой окружающей среде температуры в не больше чем одной минуте. Если перевод занимает более одной минуты, дополнительное время должно быть обосновано в плане тестирования.
Метод 503,7 делает сильный акцент на реальной конфигурации. Образец должен быть испытан в ожидаемом хранении, пересылке или рабочем состоянии. Это может означать упакованные, незащищенные, установленные на репрезентативной монтажной платформе, закрепленные в крепежном приспособлении или соединенные служебными кабелями.
В требование к покупке следует записать несколько параметров:
· Порог внезапного изменения: больше чем 10 ° К не позднее 1 минута
· Время передачи: не более 1 минуты, если это не оправдано
· Кондиционирование пандус перед ударом: не больше чем 3 ° К/мин
· Скорость воздуха вблизи испытательного элемента: не более 1,7 м/с, если реальное состояние платформы не требует другого значения
· Процедура I-C счетчик удара: по крайней мере 3 цикла когда необходим удар мульти-цикла
· Контролируемое окружающее для сценариев приложения холодн-региона: типично 18 ° К к 24 ° К с 30% до 50% РХ
· Относительная влажность: обычно не контролируется во время теплового удара, если материал не чувствителен к влаге.
Эти цифры следует обсудить перед покупкой. В противном случае камера может соответствовать общим требованиям к температурному диапазону, но не поддерживать фактический стандартный рабочий процесс.
Самое лучшее прогулк-в выборе камеры теста начинает с профилем теста, не размером каталога.
Внутренний размер должен быть сверен с самым большим образцом, компоновкой партии, доступом оператора, тележками, стойками и зазором воздушного потока. Для больших собраний, отверстие двери может быть как раз как важным как том камеры. Продукт который приспосабливает внутри камеры но не может пройти через дверь дорогостоящая ошибка планирования.
Для тяжелых образцов могут потребоваться усиленные конструкции пола, сверхмощные тележки, пандусы и многослойные стойки. Аккумуляторные батареи, двигатели, металлические сборки и силовые шкафы могут создавать концентрированные нагрузки, поэтому конструкция пола должна соответствовать реальному методу загрузки.
Для многих программ надежности диапазон температур от-60 ° C до + 150 ° C и контроль влажности от 20% до 95% относительной влажности могут охватывать общие профили высокой-низкой температуры, влажного тепла, хранения и езды на велосипеде. Флуктуация температуры около ± 2,0 ° К и флуктуация влажности около ± 5,0% РХ полезные точки отсчета для длительных экологических тестов.
Для покупателей важной частью является не только максимальная и минимальная стоимость. Спросите может ли камера держать необходимое условие с реальным образцом внутрь, особенно если образец производит жару или воздушный поток блоков.
Скорость нагрева, такая как 3 ° C/мин, и скорость охлаждения, такая как 1 ° C/мин, могут удовлетворить многие программы циклического изменения температуры большого объема. Однако, приведенное в действие оборудование меняет расчет. Серверная стойка, инверторный шкаф, аккумуляторный модуль или система освещения могут высвобождать сотни или тысячи ватт внутри камеры.
Тепловая нагрузка должна быть четко указана перед цитатой. Поставщику нужны вес образца, работая сила, температура теста, пункт влажности, материал приспособления, и круг обязаности. Без этих данных холодопроизводительность может быть заниженной.
Прогулк-в структуре камеры влияет на установку, перемещение, запечатывание, и долгосрочное обслуживание.
Модульная прогулк-в экологических пользах камеры изолировала панели собранные на месте. Он подходит для лабораторий с узкими дверями, лифтами, ограниченным доступом или планами будущего переезда. Модульная конструкция также обеспечивает гибкость в размерах, компоновке, кабельных портах, дверях и положении обслуживания.
Эта структура часто предпочтена для больших проектов камеры экологического теста где доступ здания ограничен.
Интегральная структура построена на заводе как более полная единица. Это может уменьшить сборочные работы на месте и может обеспечить высокую герметичность, но доступ к транспортировке и установке должен быть проверен на ранней стадии. Он лучше подходит для участков с достаточным пространством для загрузки и четким маршрутом от зоны разгрузки до лаборатории.
Выбор должен основываться на здании, а не только камере. Высота потолка, дренаж, электропитание, вентиляция, прочность пола, и доступ обслуживания все дело.
Хорошее решение о покупке начинается с описания практического теста.
Перед запрашивать цитату, подготовьте размер образца, вес, материал, тепловую нагрузку, стандарт теста, диапазон температур, ряд влажности, тариф пандуса, продолжительность теста, и количество серии. Также определите ли образец приведен в действие во время теста.
Например, телекоммуникационный шкаф, испытанный при температуре от-40 ° C до 85 ° C, в то время как питание требует другого плана охлаждения и воздушного потока, чем бесприводный пластиковый корпус, хранящийся при одинаковых температурах.
Большие образцы часто терпят неудачу тест «легкой загрузки» прежде чем они терпят неудачу экологический тест. Проверите нужен ли камере полный пол, пандус, усиленное основание, тележка рельса, доступ грузоподъемника, или разнослоистые шкафы. Ширина двери и поворачивая космос перед камерой должны соответствовать фактическому регулируя процессу.
Больше-не всегда безопаснее. Увеличение увеличивает потребление энергии, время восстановления, потребность во влажной воде и стоимость установки. Камера должна быть достаточно большой для воздушного потока и обработки, но не настолько большой, чтобы система управления должна каждый день обеспечивать неиспользованный объем.
LIB прогулк-в экологических камерах конструированы для больших образцов и испытания multi-образца с гибкими вариантами структуры, усиленными конструкциями нагрузки, программабле управлением, механическим охлаждением обжатия, принудительной циркуляцией воздуха, и системами защиты безопасности.
ЛИБ прогулк-в камерах можно построить как модульные отделяемые или объединенные структуры. Они поддерживают испытания при высоких и низких температурах, циклическое изменение температуры и влажности, коррозию, низкое давление воздуха, пыль, дождь, газовые среды и УФ или ксеноновые выветривания при настройке для проекта.
Функции безопасности могут включать в себя защиту от сухого сгорания увлажнителя, защиту от перегрева, защиту от перегрузки по току, защиту от высокого давления хладагента, защиту от нехватки воды и защиту от утечки на землю. Интерьер использует нержавеющую сталь для долговечности, в то время как экстерьер использует покрытую стальную пластину для промышленных рабочих сред.
Для автомобильных лабораторий, камера может поддержать полные собрания и части серии под горяч-холодными и влажными профилями жары. Для электроники кабельные порты и стабильный воздушный поток помогают при тестировании с питанием. Для аэрокосмической и оборонной продукции планирование испытаний может учитывать рабочие процессы MIL-STD. Для батареи и промышленных образцов, усиленная загрузка и дизайн безопасности будут центральными.
Потребность покупателя | Полезная особенность камеры | Практическая выгода |
Крупные сборки | Нестандартный внутренний размер, большая дверь, усиленный пол | Легкая загрузка и реалистичное тестирование на системном уровне |
Пакетная валидация | Многослойные подставки и равномерная циркуляция воздуха | Больше образцов за прогон с повторяемой экспозицией |
Длительная продолжительность теста | Стабильный контроль температуры и влажности | Лучшая согласованность данных во время программ надежности |
Ограничения участка | Модульная съемная конструкция | Упрощение установки в существующих лабораториях |
Принятие проекта | Калибровка, ввод в эксплуатацию, обучение | Более быстрая передача команде тестирования |
С 2009 года LIB специализируется на оборудовании для моделирования окружающей среды для клиентов по всему миру, обслуживающих такие отрасли, как автомобилестроение, электроника, аэрокосмическая промышленность, аккумуляторы, оборона и промышленное производство.
Индустрия LIB обеспечивает больше, чем просто прогулк-в экологической камере. Каждый проект включает в себя техническую консультацию, индивидуальный дизайн камеры, производство в соответствии с необходимыми параметрами, калибровку, ввод в эксплуатацию, международную доставку, установку на месте и обучение оператора для обеспечения плавной реализации проекта.
Нестандартные размеры для больших образцов и пакетного тестирования
Стабильный контроль температуры и влажности
Усиленные конструкции для больших нагрузок
Модульный или объединенный прогулк-в вариантах камеры
Гибкие конфигурации для температуры, влажности, пыли, дождя, коррозии и других экологических испытаний
Поддержка для MIL-STD-810H-related тестирования
3-летняя гарантия и пожизненная техническая поддержка
Для лабораторий, выполняющих серийные испытания и программы непрерывной надежности, важны долгосрочная стабильность и сервисная поддержка. Индустрия LIB предоставляет3-летняя гарантия, пожизненная техническая поддержка и непрерывное послепродажное обслуживание.Чтобы помочь сократить время простоя и поддерживать надежные экологические характеристики тестирования на протяжении всего жизненного цикла продукта.
Камера должна соответствовать самому большому образцу, приспособлению, тележке, и регулируя космос пока выходя достаточный зазор для воздушного потока. Для испытания серии, высчитайте реальный нагруженный план вместо только сравнивать полный том камеры.
Да. Прогулк-в экологической камере часто использована для испытания надежности серии когда много образцов должны побежать под таким же профилем температуры и влажности. Расстояние между образцами и конструкция воздушного потока являются ключом к повторяемым результатам.
Камера достигаемости-в лучшая для более небольших частей и более низких количеств образца. Прогулк-в камере использована для больших собраний, тяжелых грузов, полных систем, или высокообъемного испытания серии которому нужны больше внутреннего космоса и гибкой загрузки.
MIL-STD-810H Метод 503,7 определяет температурный шок как изменение температуры воздуха более 10 ° C в течение одной минуты. Она также дает варианты процедуры, пределы передачи-времени, наведение стабилизации, и требования к ударно-циклу которые влияют на выбор камеры.
Подготовьте размер образца, вес, количество, тепловую нагрузку, стандарт теста, диапазон температур, ряд влажности, тариф пандуса, продолжительность теста, условие включения питания, метод загрузки, размеры места, электропитание, дренаж, и доступ установки.
