Выборкамера для испытаний на воздействие окружающей средыне является простым выбором объема. Камера объемом 225 л может быть надежнее более крупной установки, когда образец небольшой, воздушный поток открыт, а испытание требует жесткого контроля температуры и влажности. Камера объемом 1000 л становится лучшим выбором, если оснастка, кабели, образцы под напряжением или загрузка партиями занимают рабочее пространство.
Размер камеры влияет на равномерность температуры, стабильность влажности и производительность испытаний. Пустое пространство внутри камеры — часть испытательной системы: оно позволяет кондиционированному воздуху обтекать образец, не допуская образования горячих зон, холодных карманов или участков с повышенной влажностью вблизи поверхности.
Практическое правило — объем образцов не должен превышать примерно треть полезного рабочего объема. Это относится к поддонам с печатными платами, аккумуляторным модулям, металлическим деталям, устройствам под напряжением и закрепленным образцам.

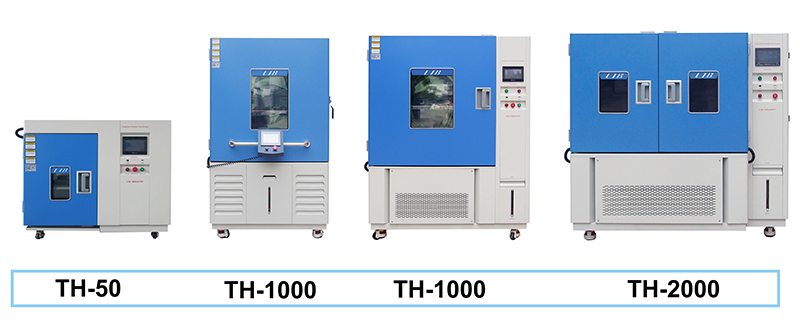

Объем камеры |
Внутренние размеры, мм |
Наиболее подходящее применение |
Типичные примеры |
100L |
400 × 500 × 500 |
Мелкие детали и начальные исследования и разработки |
Датчики, разъемы, образцы печатных плат |
225L |
500 × 600 × 750 |
Средние образцы и гибкие лабораторные работы |
Модули управления, малые узлы |
500L |
700 × 800 × 900 |
Партионные испытания и более крупные узлы |
Поддоны с печатными платами, корпуса приборов |
800L |
800 × 1000 × 1000 |
Более крупная оснастка или высокая производительность |
Аккумуляторные модули, сборочные единицы |
| 1000 л | 1000 × 1000 × 1000 |
Крупные изделия и валидация в производстве |
Телекоммуникационные блоки, более крупные электронные системы |
| |||
Окончательный выбор все равно должен учитывать размер оснастки, прокладку кабелей, вес, тепловыделение и профиль испытаний — таблица ниже поясняет, как это сделать.
Измеряйте образец в реальных условиях испытания, а не как отдельное изделие. Добавьте кронштейны, поддоны, кабели, термопары, опоры, полки и безопасные зазоры.
Для одного образца проверьте зазоры для обтекания воздухом сбоку, сверху и сзади. При партионных испытаниях избегайте плотной укладки — десять мелких деталей, поставленных слишком близко, могут блокировать воздух сильнее, чем один более крупный образец.
Одному и тому же изделию могут потребоваться камеры разного размера на разных этапах проекта. Для исследований и разработок нужны быстрые переналадки. Для контроля качества — повторяемость размещения. В серийном отсеивающем контроле важнее всего число изделий за цикл. Вот как это работает для каждого размера:
100 л — мелкие компоненты и начальные НИОКР. Подходит для датчиков, разъемов, образцов печатных плат, резиновых образцов, покрытий, клеев и малых электронных узлов — удобно, когда тесты часто меняются и загрузка должна быть быстрой. Камера становится неудобной, если оснастка заполняет большую часть пространства; если кабели, кронштейны или опоры загромождают воздушный тракт, переходите к 225 л.
225 л — гибкая золотая середина. Высота и глубина больше, чем у компактной камеры, но занимает приемлемую площадь. Часто применяется для электронных узлов, поддонов с печатными платами и устройств под напряжением с сигнальными проводами, особенно в смешанных программах НИОКР, где в течение недели чередуются испытания на влажное тепло (например, 40 °C / 93 % ОВ) и низкотемпературные проверки.
500 л и 800 л — партионные испытания и более крупные узлы. 500 л — стандартный выбор для повторяемых партионных испытаний, входного контроля, сравнения материалов и отсеивающих испытаний на надежность. Переходите к 800 л, когда оснастка становится больше или изделие высокое — аккумуляторные модули, панели приборов, установки с обилием кабелей — дополнительный объем обеспечивает стабильный воздушный поток и безопасный доступ, а не просто помещение.
1000 л — крупные изделия и высокопроизводительная валидация. Подходит для крупных изделий или повторяющихся валидационных прогонов, где камеры меньшего размера потребовали бы слишком много циклов. Это также правильный масштаб для оборудования под напряжением, поскольку проводка, отвод тепла и размещение датчиков — все требует места. Главный вопрос не просто «поместится ли», а «поместится ли со стабильным потоком воздуха и безопасным доступом».
Краткий справочник по применению: компоненты НИОКР → 100 л или 225 л. Электронные узлы, требующие места для работы под напряжением и проводки → 225 л или 500 л. Автомобильная электроника, аккумуляторные модули, телекоммуникационное оборудование, более крупные корпуса → 500 л, 800 л или 1000 л. Серийное отсеивание в производстве → увеличивайте размер, чтобы сократить время очереди при повторяющихся длительных профилях.
Объем — лишь часть решения. Перед покупкой сопоставьте профиль испытаний — и реальные эксплуатационные данные камеры — с каждым из этих пунктов.
Внутренние размеры. Проверьте ширину, глубину и высоту относительно самой большой ориентации образца, включая оснастку и радиус изгиба кабелей.
Полезный рабочий объем. Полезное пространство меньше полного внутреннего объема. Образцы никогда не должны блокировать выход вентилятора, обратный путь воздуха, датчик влажности, зону слива или обтекание полок.
Диапазон температур. Камеры LIB предлагают варианты от -20 °C до +150 °C, от -40 °C до +150 °C или от -70 °C до +150 °C. Выбирайте нижнюю границу с запасом относительно фактической контрольной точки.
Диапазон влажности. Диапазон от 20 % до 98 % ОВ покрывает большинство испытаний на хранение, транспортировку и влажное тепло — но проверьте характеристики влажности при реальной температуре испытания, а не только номинальный диапазон.
Производительность нагрева и охлаждения. Скорость изменения температуры важна для термоциклирования и восстановления после открытия дверцы. Камеры LIB обеспечивают скорость нагрева 3 °C/мин и охлаждения 1 °C/мин, что подходит для большинства климатических профилей.
Тепловая нагрузка и испытания образцов под напряжением. Образцы под напряжением выделяют тепло. Камеры LIB поддерживают тепловую нагрузку до 1000 Вт, что важно для электроники, аккумуляторных работ и функциональных испытаний в реальном времени.
Сервис и поддержка камеры. Камера — это долгосрочный лабораторный актив, а не разовая покупка. Помощь при установке, калибровка и скорость, с которой поставщик может выполнить обслуживание или ремонт, напрямую влияют на время безотказной работы в многонедельных программах надежности — это стоит учитывать наряду со спецификацией, а не после покупки.
Стандарты определяют условия, которые должны выдерживаться вокруг образца. Если образцы размещены тесно, на дисплее может отображаться уставка, в то время как поверхность изделия находится в совершенно других условиях.
Стандарт |
Основные параметры, связанные с камерой |
IEC 60068-2-78 влажное тепло, постоянный режим |
Типичные уровни жесткости включают 30 °C ± 2 °C при 85 % или 93 % ОВ и 40 °C ± 2 °C при 85 % или 93 % ОВ. Длительность может составлять от 12 часов до 56 дней. Проводимость увлажняющей воды обычно ограничивается ≤20 мкСм/см. |
IEC 60068-2-30 влажное тепло, циклический режим |
Используется 24-часовой цикл: 12-часовой теплый влажный период, нагрев до 55 °C в течение примерно 3 часов при поддержании ОВ выше 95 %, затем низкотемпературная часть цикла. |
IEC 60068-2-14 смена температуры |
Испытание Na использует быстрый перенос из воздуха в воздух, часто менее 1 минуты. Испытание Nb использует контролируемую скорость изменения температуры, поэтому скорость изменения и равномерность должны соответствовать письменному плану испытаний. |
Самая частая ошибка — выбор камеры, в которую помещается только изделие, без запаса пространства для воздушного потока, полок, проводки, датчиков и будущих образцов. Другие ошибки:
· восприятие полного объема камеры как полезного объема
· игнорирование тепловыделения образца при испытаниях под напряжением
· выбор низкотемпературного диапазона без запаса
· слишком плотное размещение образцов при партионных испытаниях
· забвение высоты загрузки, дренажа, водоснабжения и питания лаборатории
· использование одного размера камеры для всех профилей испытаний
Камера большего размера не всегда лучше. Оптимальный выбор — самая маленькая камера, которая все еще обеспечивает достаточное рабочее пространство, воздушный поток и запас по характеристикам.

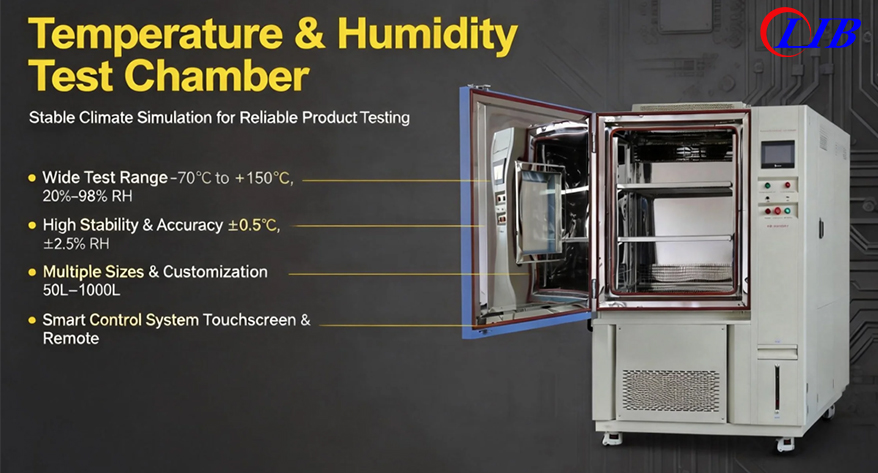

Камеры LIB применяются для испытаний на температуру, влажность и надежность в электронике, автомобилестроении, авиакосмической отрасли, материаловедении, аккумуляторных технологиях и смежных областях. Линейка от 100 л до 1000 л дает лабораториям путь от компактных НИОКР до более крупных валидационных задач, подкрепленный структурой обслуживания, описанной ниже.
Ключевой параметр |
Возможности камеры LIB |
Варианты объема |
100 л, 225 л, 500 л, 800 л, 1000 л |
Варианты температурного диапазона |
от -20 °C до +150 °C, от -40 °C до +150 °C, от -70 °C до +150 °C |
Диапазон влажности |
от 20 % до 98 % ОВ |
Колебания температуры |
±0,5 °C |
Отклонение температуры |
±2,0 °C |
Отклонение влажности |
±2,5 % ОВ |
Скорость нагрева / охлаждения |
нагрев 3 °C/мин, охлаждение 1 °C/мин |
Тепловая нагрузка |
1000 Вт |
Система управления |
Программируемый цветной ЖК-дисплей с сенсорным экраном и Ethernet-подключением |
Водяная система |
Автоматическая подача воды с очисткой |
Равномерная циркуляция воздуха уменьшает разброс между полками. Смотровое окно, внутреннее освещение, программируемое управление, кабельные порты и стабильная генерация влажности упрощают проведение длительных испытаний и их регистрацию. Нестандартные образцы могут быть размещены с помощью индивидуальных решений камер.
Производитель и сервисная база: компания Xi'an LIB Environmental Simulation Industry производит и поставляет испытательные камеры с 2009 года, охватывая проектирование, производство, продажи и обслуживание для клиентов по всему миру. Ассортимент продукции включает температурные и климатические камеры, камеры коррозии, камеры пыле- и водозащиты, камеры атмосферного старения и специальные системы моделирования окружающей среды. Сервисная структура включает: от технического обсуждения и проектирования камеры до производства, проверки, калибровки, международной доставки, помощи при установке, обучения и постоянного обслуживания и ремонта — с 36-месячной гарантией и пожизненным последующим обслуживанием, что важно для лабораторий, выполняющих длительные программы надежности, где время простоя обходится дорого.
Правильный размер камеры для испытаний на воздействие окружающей среды — это размер, который одновременно подходит для образца, оснастки, пути воздушного потока, стандарта испытаний и рабочего процесса лаборатории. Для мелких компонентов может быть достаточно 100 л или 225 л. Для партионных испытаний и узлов под напряжением 500 л или 800 л часто дают лучший рабочий запас. Для крупных изделий или высокопроизводительной валидации 1000 л обычно безопаснее.
Окончательное решение должно сопоставлять внутренние размеры, полезное рабочее пространство, температурный диапазон, диапазон влажности, скорость изменения температуры, тепловую нагрузку и сервисную поддержку в совокупности. Когда эти пункты ясны, выбор камеры становится практическим инженерным решением, а не догадкой на основе объема.
В: Достаточно ли 100-литровой камеры для испытаний электроники?
Да, если электроника — это мелкие компоненты, образцы печатных плат, датчики или компактные модули с небольшим количеством проводов. Если устройство под напряжением, часто удобнее использовать камеру 225 л.
В: Когда следует выбирать испытательную камеру 225 л?
Для электронных узлов среднего размера, смешанных задач НИОКР и небольших партионных испытаний — когда компактная камера слишком тесна, а большая избыточна.
В: В чем разница между камерами 500 л и 800 л?
500 л — типичный размер для партионных испытаний и испытательных узлов среднего размера. 800 л обеспечивает больше места для более крупной оснастки, очень высоких образцов, крупных аккумуляторных испытаний и большего запаса по воздушному потоку вокруг образцов.
В: Когда следует выбирать испытательную камеру 1000 л?
Для более крупных изделий, при проведении многих образцов одновременно или для изделий под напряжением, которым требуется больше места для отвода тепла, прокладки проводов и размещения датчиков.
