IEC 61215 является одним из наиболее широко признанных международных стандартов для квалификации проектирования и утверждения типа кристаллических кремниевых фотоэлектрических (PV) модулей. Вместо того, чтобы сосредоточиться на одной метрике производительности, стандарт оценивает, может ли фотоэлектрический модуль поддерживать электрическую безопасность, выходную мощность и структурную целостность после длительного воздействия экологических и эксплуатационных нагрузок.
Полевые отказы фотоэлектрических модулей редко являются результатом одного экстремального события. Вместо этого они обычно вызваны кумулятивным старением окружающей среды, таким как повторяющиеся колебания температуры, длительное воздействие влажности и ультрафиолетовое (УФ) излучение. По этой причине экологические и климатические испытания составляют основу квалификации IEC 61215.
Эта статья объясняет структуру IEC 61215, выделяет наиболее критические тесты экологической надежности и показывает, какLIB промышленностьПоддерживает эти тесты через камеры теста влажности температуры, камеры экологического теста ПВ с быстрыми тарифами пандуса температуры, и УЛЬТРАФИОЛЕТОВЫЕ камеры теста-пока также предлагающ полные решения лаборатории ИЭК 61215.
IEC 61215 организует квалификацию фотоэлектрических модулей на несколько основных категорий испытаний, каждая из которых нацелена на другой механизм отказа:
Испытания электрических характеристик и безопасности
Проверка выходной мощности, изоляции и электрической безопасности при определенных условиях.
Механические стресс тесты
Оценка устойчивости к ветру, снегу и ударным нагрузкам.
Экологические тесты старения
Моделирование длительного воздействия циклической температуры, влажности и УФ-излучения.
Испытания на замораживание влажного тепла и влажности
Ускоренная оценка связанной с влагой деградации и усталости материала.
Специальные и эталонные испытания
Включая байпасный диод, выносливость горячей точки и оценки, связанные с ПИД.
Среди этих категорий тесты на старение окружающей среды являются наиболее трудоемкими и чувствительными к отказу, и они в значительной степени зависят от точного климатического и радиационного моделирования.

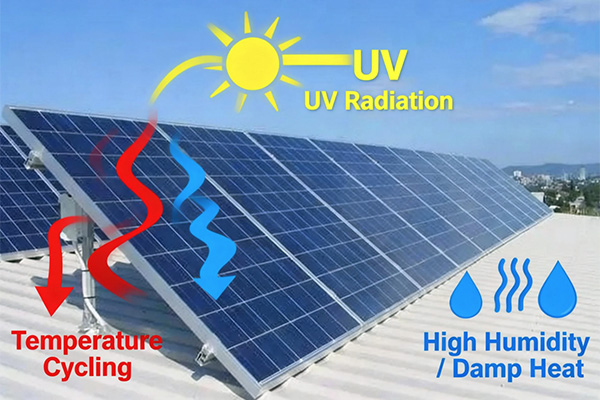

Испытания на старение окружающей среды предназначены для воспроизведения лет воздействия на открытом воздухе в контролируемые лабораторные сроки. Они непосредственно касаются наиболее распространенных механизмов деградации, наблюдаемых в фотоэлектрических модулях, включая усталость паяных соединений, старение герметика, проникновение влаги, коррозию и разрушение материала, вызванное УФ-излучением.
Поскольку эти испытания обеспечивают непрерывное или циклическое напряжение в течение сотен или тысяч часов, стабильность, однородность и долгосрочная надежность испытательного оборудования имеют решающее значение для достижения достоверных и повторяемых результатов.
Испытание на термический цикл оценивает способность фотоэлектрического модуля выдерживать повторяющиеся изменения температуры, вызванные ежедневными и сезонными колебаниями.
Типичные условия испытаний
Диапазон температур отОт-40 ° C до 85 ° C,Повторяется до200 циклов.
Механизмы отказа оценены
Трескать соединения припоя, усталость соединения, микротрещины клетки, и материальное несоответствие расширения.
Отраслевое решение LIB-фотоэлектрические испытательные камеры для окружающей среды
Индустрия LIB обеспечиваетЭкологические испытательные камеры PVСпециально разработан для фотоэлектрических модулей большого формата и долгосрочных программ термоциклирования, требуемых IEC 61215.
Ключевые преимущества включают:
Скорость быстрого изменения температуры до3,4 ° C/мин, Обеспечивая эффективное завершение 200 циклов термических испытаний без ущерба для точности управления
-60 ℃ ~ + 100 ℃Широкий температурный диапазон покрытияИЭК 61215Требования к стабильной работе при экстремально низких и высоких температурах
Высокотемпературная однородность по большим фотоэлектрическим модулям, сводящая к минимуму отклонение от края к центру во время быстрой езды на велосипеде
Тестирование полноразмерного фотоэлектрического модуля, позволяющее тестировать всю панель как единое целое для реалистичного моделирования напряжений.
Настраиваемая емкость образца, поддержка нескольких фотоэлектрических модулей на тест
Регулируемые шкафы образца, приспосабливая меняя размеры и толщины модуля для того чтобы соотвествовать различные лаборатории или продукции
Эти функции обеспечивают надежное моделирование тепловых напряжений при одновременном сокращении общего времени испытаний и повышении пропускной способности лаборатории.
Эти тесты оценивают способность фотоэлектрических модулей выдерживать связанное с влагой старение и напряжение замораживания-оттаивания, вызванное повторяющимися циклами конденсации, замораживания и оттаивания.
Типичные условия испытаний
Влажная жара:85 ° C / 85 % относительной влажностиДля1000 часов
Замораживание влажности: воздействие высокой влажности с последующим быстрым охлаждением до минусовых температур, повторяющееся в течение нескольких циклов.
Механизмы отказа оценены
Гидролиз инкапсулянтов, коррозия проводящих частей, ухудшение изоляции, расслоение, разрушение уплотнения и механическое напряжение от расширения/сжатия
Промышленное решение LIB-камеры для измерения температуры и влажности
Индустрия LIB обеспечиваетИспытательные камеры температуры и влажностиСпособен выполнять как влажные испытания на тепло, так и на замораживание влажности для полноразмерных фотоэлектрических модулей, обеспечивая всестороннюю оценку влажности и тепловых напряжений.
Ключевые преимущества включают:
Точный контроль на85 ° C / 85 % относительной влажностиДля испытания влажной жары, с минимальным дрейфом влажности во время длительной деятельности
Стабильные низкотемпературные характеристики для циклов замораживания влажности, обеспечивающие точное и повторяемое моделирование замораживания-оттаивания
Равномерная температура± 0,5 ° CИ влажность± 2,5 % относительной влажности, Гарантируя постоянную экспозицию на больших поверхностях фотоэлектрических модулей
Прочный, коррозионностойкий интерьер камеры СУС 304, соответствующий для увеличиваемого испытания высоко-влажности
Плавные переходы между температурными фазами, сводя к минимуму вылет и обеспечивая надежную цикличность
Ориентированная на заказчика емкость образца, поддерживая множественные модули в тест
Эти камеры с температурной влажностью обеспечивают универсальное и надежное решение для эффективного, точного и полного модульного масштаба, воспроизводя реальные экологические нагрузки.
УФ-предварительная подготовка подвергает фотоэлектрические модули контролируемому ультрафиолетовому излучению перед другими экологическими испытаниями.
Цель
Оценить УФ-индуцированное старение инкапсуляторов, материалов заднего листа и поверхностных покрытий.
Почему это важно
Ультрафиолетовое разложение часто ускоряет последующие механизмы влаги и теплового старения, влияя на общие результаты испытаний.
LIB промышленности решение-УФ предварительной испытательной камеры
LIB промышленностьУЛЬТРАФИОЛЕТОВЫЕ подготовляя камеры тестаПредназначены для обеспечения контролируемого и равномерного ультрафиолетового облучения для предварительного кондиционирования фотоэлектрических модулей.
Ключевые преимущества-UV Preconditioning камера испытания для панелей солнечных батарей
УФ-спектр, соответствующий солнечной энергии, с улучшенной конфигурацией лампы
Последняя серия UVP используетВсе-UVAЛюминесцентные лампы с небольшой, контролируемой долейУФБ, Точно соответствует требованиям предварительной подготовки IEC 61215, обеспечивая при этом более равномерное излучение по всей поверхности фотоэлектрического модуля.
Стабильный и энергетический контроль дозы УФ-излучения
Совокупные энергетические целевые показатели в280-320 нм и 320-400 нмДиапазоны обеспечивают постоянный материальный стресс и репетатабле результаты вызревания через множественные серии теста.
Независимое регулирование температуры и черной панели (BPT)
Температура воздуха камеры(Температура окружающей среды до 90 ° C ± 2 ° C)ИBPT (35-80 ° C)Контролируются независимо, устраняя тепловую связь и обеспечивая точное применение чистых механизмов старения с УФ-приводом.
Совместимость с полноразмерным фотоэлектрическим модулем
Вертикальные держатели образцов вмещают большие солнечные панели, что позволяет тестировать несколько модулей одновременно со стабильной геометрией экспозиции и без затенения.
Оптимизирован для последовательностей испытаний IEC 61215
Разработан как этап предварительного кондиционирования УФ-излучения перед влажным нагревом, термоциклированием или комбинированными климатическими испытаниями, что позволяет плавно интегрироваться в полные рабочие процессы фотоэлектрической квалификации.
Надежная, долгосрочная работа
Стабилизированный выход иррадянсе, равномерное распределение радиации, и прочная конструкция камеры обеспечивают последовательное представление над выдвинутыми периодами теста, поддерживая точные и репетатабле результаты прекондиционирование.
Обеспечивая последовательное УФ-кондиционирование, эти системы помогают обеспечить точные и повторяемые результаты экологических испытаний.
Помимо индивидуальных экологических испытательных камер, LIB поддерживает проектирование и поставку полных испытательных лабораторий IEC 61215, адаптированных к конкретным размерам модулей, требованиям к пропускной способности и стратегиям сертификации.
Помимо испытаний на экологическое старение, IEC 61215 включает в себя несколько электрических, тепловых и функциональных проверок. Эти испытания необходимы для общей квалификации, но, как правило, краткосрочны или основаны на событиях и полагаются на специальные электрические или механические испытательные системы, а не на климатическое имитационное оборудование.
Тест на выносливость Hot-Spot
Оценивает устойчивость к локальному перегреву, вызванному частичным затенением или несовпадением ячеек.
Испытание диода обхода термальное
Проверяет термическую стабильность байпасных диодов в условиях обратного смещения.
Изоляционные, диэлектрические и влажные испытания на герметичность
Обеспечьте электрическую безопасность и целостность изоляции, особенно во влажных условиях.
Тест на индуцированное потенциалом разложение (PID) (эталон)
Обычно выполняется в соответствии с IEC TS 62804-1 для оценки риска потери мощности при высоком напряжении.
Эти испытания обычно дополняют оценки экологического старения и проводятся до и после климатических испытаний для подтверждения соответствия критериям приемлемости МЭК.
Стандартная последовательность экологических испытаний IEC 61215 обычно включает:
Базовое измерение электрических характеристик
УФ предварительное кондиционирование
Влажное тепловое воздействие
Испытание термического цикла и/или замораживания влажности
Промежуточные инспекции и измерения
Окончательная проверка электрических и безопасности
Экологические тесты не являются изолированными процедурами; их совокупный эффект обеспечивает всестороннее представление о долгосрочной надежности модуля.
Пока индивидуальные камеры теста обращаются к специфическим требованиям к ИЭК 61215, полное соответствие часто требует системного подхода лаборатории.
Индустрия LIB поддерживает клиентов на нескольких уровнях:
Автономные камеры теста влажности температуры
Камеры экологического теста ПВ с быстрой возможностью пандуса температуры
УФ испытательные камеры для предварительного кондиционирования и старения
Индивидуальное планирование и интеграция полных испытательных лабораторий IEC 61215
Эта гибкость позволяет производителям, лабораториям и исследовательским учреждениям масштабироваться от целевых экологических испытаний до полной квалификации.
Благодаря специализированным экологическим испытательным камерам и возможности поставлять комплексные лабораторные решения IEC 61215, LIB помогает производителям фотоэлектрических систем превратить международные стандарты в надежные процессы тестирования и обеспечить долгосрочную уверенность в продукции.
Контакты LIB промышленностиInquiry@libtestchamber.comОбсудить подгонянные решения экологического испытания ИЭК 61215 для ваших модулей ПВ.
3 года гарантии | Пожизненная техническая поддержка | Быстрый технический ответ
