В современном промышленном производстве — включая автомобильную электронику, уличные светодиодные дисплеи, телекоммуникации и аэрокосмические компоненты — проникновение воды является одной из основных причин коротких замыканий, отказов продукции и дорогостоящих гарантийных рекламаций. Обеспечение того, чтобы корпуса изделий выдерживали суровые погодные условия и давление жидкости, требует строгих стандартизированных испытаний на соответствие.
Это всеобъемлющее руководство разбирает международные стандарты защиты от проникновения, исследует механику испытаний на водостойкость, сравнивает конфигурации оборудования и демонстрирует, как LIB Industry предоставляет индивидуальные сертифицированные испытательные решения для лабораторий мирового уровня.
Оборудование для испытаний под дождем(также называемое камерой для испытаний на устойчивость к дождю, камерой водяного распыления или системой тестирования водонепроницаемости по IP) — это специализированное оборудование для экологических испытаний, предназначенное для оценки того, насколько эффективно защитный корпус изделия противостоит проникновению воды.
Эти камеры имитируют широкий спектр естественных и промышленных сценариев осадков — от мягкого вертикального капания и качающихся дождевых струй до непрерывных водяных струй высокого давления и погружения на большую глубину.
Верификация стандартов: Обеспечивает полное соответствие международным классам защиты от проникновения (IEC 60529, ISO 20653, MIL-STD-810H).
Выявление дефектов: Точно определяет структурные уязвимости в резиновых прокладках, уплотнениях, швах и интерфейсах разъемов до начала массового производства.
Достоверность данных: Обеспечивает точное и воспроизводимое регулирование давления воды и расхода, необходимое для аккредитации сторонних лабораторий и выхода на мировой рынок.
Международный стандарт IEC 60529 устанавливает степени защиты, обеспечиваемые оболочками (код IP). Для выбора правильной испытательной установки инженерные группы должны оценить технические различия между уровнями тестирования IPX1 и IPX9K.
Класс IP |
Метод водяного теста |
Основной параметр теста |
Типичное применение |
IPX1 |
Вертикальное капание воды |
Скорость капежа 1 мм/мин, 10 минут |
Внутреннее электрооборудование |
IPX2 |
Капающая вода с наклоном 15° |
Четыре положения наклона |
Устройства, подвергающиеся капанию под углом |
IPX3 |
Качающееся распыление |
Угол распыления ±60°, 0,07 л/мин на отверстие |
Уличная электроника |
IPX4 |
Брызги воды |
Покрытие распылением ±180° |
Бытовая электроника, освещение |
IPX5 |
Водяная струя |
12,5 л/мин, давление 30–100 кПа |
Автомобильные детали, уличные устройства |
IPX6 |
Мощная водяная струя |
Струя с высоким расходом 100 л/мин |
Промышленное оборудование |
IPX7 |
Временное погружение |
Глубина воды 1 м, 30 минут |
Водонепроницаемые портативные изделия |
IPX8 |
Длительное погружение |
Индивидуальное давление/глубина |
Морские и подводные изделия |
| IPX9K | Распыление горячей воды под высоким давлением |
Вода 80°C, 8 000–10 000 кПа |
Автомобильные компоненты |

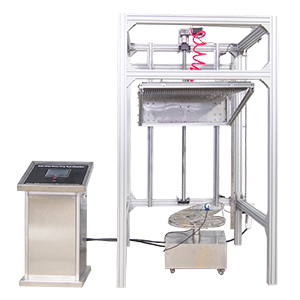

При создании или модернизации лаборатории защиты от проникновения (IP) специалисты по закупкам должны выбирать между автономными испытательными камерами и модульными интегрированными системами без корпуса.
Сравнение |
Автономная камера |
Интегрированная IP-лаборатория |
Диапазон испытаний |
Конкретный уровень IP |
Полный охват IPX1-IPX9K |
Размер образца |
Мелкие и средние изделия |
Крупные автомобильные и промышленные компоненты |
Занимаемая площадь |
Требуется несколько машин |
Централизованная индивидуальная компоновка |
Возможность расширения |
Ограничена |
Гибкие будущие обновления |
| Оптимальное применение | Тестирование в НИОКР |
Сертификационные лаборатории |
 |
 |
LIB Industry производит современные камеры для испытаний на устойчивость к дождю, разработанные для соответствия строгим международным стандартам при минимальных эксплуатационных затратах.
|

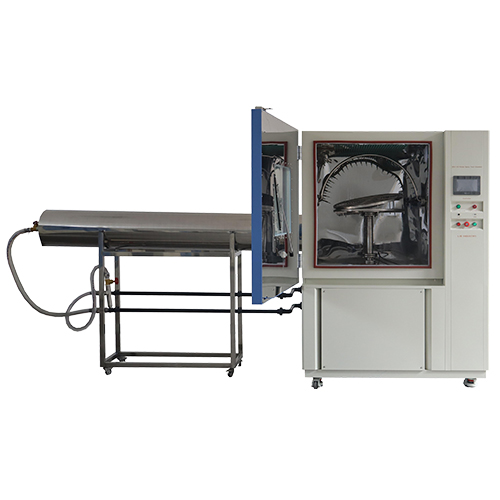

Комбинированная система IPX1–IPX6Камера для тестирования на водонепроницаемость |
|
|
Камера для распыления горячей воды под высоким давлением IPX9K |
|

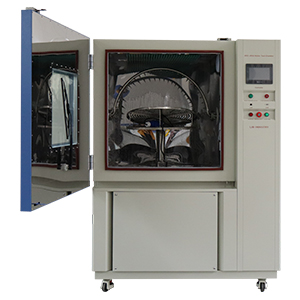

Чтобы сэкономить площадь лаборатории, комбинированные установки IPX1–IPX6 от LIB industry объединяют капельные короба (IPX1/2), качающиеся трубки из нержавеющей стали (диапазон ±60° и ±180° для IPX3/4) и сопла струй высокого давления (IPX5/6) в одной камере.
Нержавеющая сталь SUS304: Внутренняя часть испытательной камеры выполнена из высококачественной нержавеющей стали SUS304, обеспечивающей превосходную коррозионную стойкость при постоянном воздействии влаги.
Усиленная стальная внешняя конструкция: Баки для глубокого погружения IPX7/X8 имеют конструкцию из стального листа A3 толщиной 15 мм, рассчитанную на выдерживание гидростатического давления воды, эквивалентного глубине 50 метров, без деформации.
Двухслойное силиконовое уплотнение: Включает двухуровневый уплотнительный механизм — мягкий силиконовый внутренний слой для гибкого контакта с поверхностью и жесткий эластомерный наружный слой для выдерживания высокого внутреннего давления.
Для жестких промышленных испытаний мойкой системы LIB IPX9K оснащены мощными нагревательными элементами, обеспечивающими непрерывную подачу горячей воды 80°C под давлением до 10 000 кПа в четырех автоматических углах распыления (0°, 30°, 60°, 90°).
Испытания потребляют значительные объемы воды. Камеры LIB оснащены замкнутыми системами фильтрации и рекуперации воды. Автоматические фильтры удаляют взвешенные частицы, предотвращая засорение сопел и рециркулируя воду, что позволяет снизить эксплуатационные расходы на коммунальные услуги до 80%.
Программируемый цветной сенсорный экран: Операторы могут легко программировать продолжительность распыления, расход воды, скорость качания и вращение поворотного стола для образцов (от 1 об/мин до индивидуальных скоростей).
Влагозащищенные розетки для образцов: Встроенные гидроизолированные клеммные порты позволяют испытуемым образцам (например, работающим уличным светильникам или автомобильным фарам) оставаться под напряжением во время испытаний распылением воды.
Основанная в 2012 году, компания LIB Industry превратилась в надежного мирового производителя и эксперта по комплексным решениям в области камер для экологических испытаний. Вместо простой поставки отдельных устройств LIB специализируется на создании полных, сквозных испытательных экосистем, позволяющих лабораториям по всему миру достигать соответствия нормативным требованиям.
Широкий ассортимент продукции: LIB производит полный спектр камер для экологических испытаний, включая камеры дождевого орошения, оборудование для испытаний на пыль и песок, камеры температуры и влажности, установки термоудара, камеры соляного тумана для коррозионных испытаний и индивидуальные проходные климатические камеры.
Комплексные решения «под ключ»: От первоначального проектирования пространственной планировки лаборатории и индивидуальной разработки до производства, доставки, монтажа на месте и обучения операторов — LIB безупречно управляет всем жизненным циклом проекта.
Экспертиза в индивидуальном проектировании: Инженеры LIB адаптируют размеры оборудования, системы IP-лабораторий без корпусов и специализированные интерфейсы питания образцов в соответствии с вашим конкретным лабораторным рабочим процессом.
3-летняя глобальная гарантияПолное гарантийное покрытие устройства для защиты ваших капиталовложений и снижения долгосрочных эксплуатационных расходов.
Пожизненная техническая поддержка: Постоянная инженерная помощь, быстрое обеспечение запасными частями и долгосрочное руководство по калибровке на протяжении всего срока эксплуатации вашей испытательной камеры.
Обзор клиентаStandard Bank — ведущее независимое агентство по испытаниям и сертификации в Южной Корее, обслуживающее OEM-производителей автомобильной, промышленной и бытовой электроники.
В январе 2019 года Standard Bank обратился в LIB Industry с просьбой построить многопрофильную лабораторию IP-тестирования для удовлетворения растущих потребностей в сертификации клиентов. Запрос на закупку включал:
Камеры для испытаний на пыль и песок (модели DI-1000 или DI-2000)
Оборудование для тестирования водонепроницаемости IPX1/X2 (R12-1600),IPX3/X4 (R-3200), Камеры водяных струй IPX5/X6, иСистемы погружения IPX7/X8
Инженеры LIB спроектировали и изготовили комплексную бескорпусную систему IP-лаборатории, адаптированную к планировке лаборатории Standard Bank:
Поставка «под ключ»: Создана интегрированная установка, охватывающая тестирование воды от IPX1 до IPX8 и соответствие по пылезащите IP5X/6X.

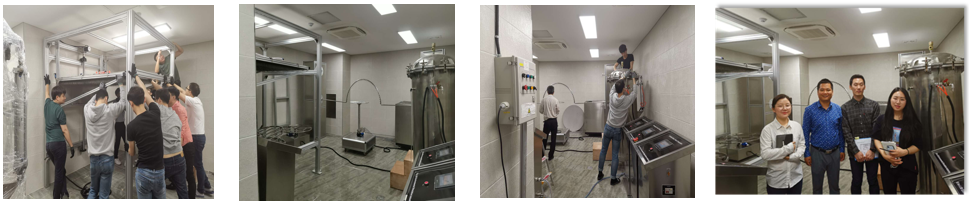

Монтаж и обучение на месте: Инженеры LIB выезжали в Южную Корею для выполнения установки оборудования, интеграции водопроводной системы и обучения операторов.
Постоянная калибровка по ISO 17025: Чтобы сертифицированные испытательные данные Standard Bank оставались признанными на международном уровне, LIB помогает Standard Bank проводить ежегодную калибровку по ISO 17025 расходомеров и датчиков давления их водяного тестового оборудования IP.
Standard Bank успешно ввел в эксплуатацию аккредитованную лабораторию, предоставляя быстрые, высокоточные и сертифицированные услуги по тестированию водонепроницаемости коммерческим клиентам по всей Азии.
Ответ: IPX3 проверяет воздействие распыляемой воды под углами до ±60° от вертикали. IPX4 расширяет угол качания до ±180°, разбрызгивая воду со всех сторон, имитируя более суровые условия окружающей среды.
Ответ: Регулярная калибровка по ISO 17025 подтверждает точность расходомеров и прецизионность давления воды. Сертифицированная калибровка гарантирует, что испытательные данные, полученные вашей лабораторией, являются юридически действительными и признаются международными органами по сертификации.
Ответ: Да. Интегрированные установки (например, комбинированная камера IPX1–IPX6 от LIB) объединяют капельные поддоны низкого давления, качающиеся распылительные рычаги и сопла струй высокого давления в одном пространстве, устраняя необходимость покупки нескольких отдельных машин.
Ответ: Испытательные камеры LIB оснащены многоступенчатыми фильтрационными установками и рециркуляционными резервуарами для воды. Система очищает и повторно использует тестовую воду в рабочих циклах, предотвращая засорение сопел и сокращая потребление воды до 80%.
Ответ: Капельные отверстия и сопла следует ежемесячно проверять на наличие минеральных или твердых отложений. Использование дистиллированной или деионизированной воды в замкнутой системе значительно продлевает срок службы сопел и поддерживает равномерный расход.
Требуется ли вам стандартная настольная капельная установка, камера распыления высокого давления IPX9K или полная индивидуальная система IP-лаборатории, подобная Standard Bank, LIB Industry обеспечивает сквозное проектирование, изготовление, монтаж на месте и долгосрочную поддержку калибровки по ISO 17025.
Свяжитесь с нашей командой инженеров по применению сегодня, чтобы получить:
Подробные технические спецификации и чертежи компоновки САПР
Индивидуальные консультации по проектированию IP-лаборатории
Конкурентоспособное предложение напрямую от производителя
Свяжитесь с инженерами LIB Industry для бесплатной консультации и расчета
