Ключевые особенности камеры для предварительной подготовки УФ-излучением IEC 61215 MQT10
Строгое соответствие стандартам— Полностью соответствует требованиям к испытаниям на предварительную подготовку УФ-излучением IEC 61215-2 (MQT 10), IEC 61730 и IEC 61646.
Точный контроль спектра— Обеспечивает стабильное соотношение UVA/UVB/UVC (UVC < 0.1%, UVB 3%–10%, UVA 90%–97%) для достижения целевой суммарной дозы 15 кВт·ч/м² (320–400 нм) и 7.5 кВт·ч/м² (280–320 нм).
Усовершенствованное регулирование температуры— Поддерживает температуру камеры от комнатной до 90°C ±2°C и температуру черной панели (BPT) 35–80°C с непрерывной автоматической обратной связью от датчиков.
Большая вместимость и индивидуальные размеры— Стандартный держатель образцов вмещает 1400 × 2400 мм (Ш×В), устанавливая 2/4/6+ модулей за цикл; доступны рамы индивидуального изготовления для нестандартных или крупногабаритных панелей.
Мониторинг интенсивности УФ-излучения в режиме реального времени— Встроенная радиометрическая система непрерывно измеряет интенсивность УФ-излучения и автоматически вычисляет суммарную дозу облучения, при этом максимальная УФ-облученность ограничена на уровне < 250 Вт/м².
Конструкция полного покрытия УФ-облучением— Расположение ламп и позиционирование образцов разработаны для исключения затенения и недооблучения по краям, что гарантирует равномерную облученность каждого модуля по всей его поверхности.
Почему предварительная подготовка УФ-излучением критична для фотоэлектрических модулей
Согласно IEC 61215 MQT 10, фотоэлектрические модули должны подвергнуться минимальной общей дозе УФ-облучения 15 кВт·ч/м² перед переходом к термоциклированию (MQT 11) или испытанию на воздействие влажности-заморозки (MQT 12). Этот процесс выявляет чувствительные полимерные материалы, такие как пожелтение заднего листа, расслаивание или обесцвечивание EVA, которые в противном случае могут привести к отказам на солнечных электростанциях после многолетней наружной эксплуатации.
Технические характеристики камеры для предварительной подготовки УФ-излучением IEC 61215 MQT10
Параметр |
Спецификация |
Name |
Камера предварительной подготовки УФ-излучением |
Модель |
UVP-02 |
Применимые стандарты |
IEC 61215-2:2021 MQT 10, IEC 61730, IEC 61646 |
Внутренние размеры (Г×Ш×В) |
1450 × 745 × 2500 mm |
Габаритные размеры (Г×Ш×В) |
1875 × 1210 × 2800 mm |
Размер держателя образцов (Ш×В) |
1400 × 2400 mm |
Вместимость образцов |
2 / 4 / 6 / ... pieces |
Источник облучения |
Флуоресцентные лампы UVA (20 шт.) и лампы UVB (10 шт.) |
Диапазон температур |
Ambient ～ 90°C ±2°C |
Температура черной панели (BPT) |
35 ～ 80°C |
Спектральный диапазон |
UVC: < 0.1% |
Контроль облученности |
280–320 nm: 7.5 kWh/m² |
Контроллер |
Программируемый цветной сенсорный ЖК-контроллер |
Материал внешней обшивки |
Стальной лист с защитным покрытием |
Материал внутренней обшивки |
Нержавеющая сталь SUS304 |
Теплоизоляция |
Пенополиуретан и изоляционная вата |
Электропитание |
AC380V, 50 Гц, 3-фазное |
Детали камеры для предварительной подготовки УФ-излучением IEC 61215 MQT10
|

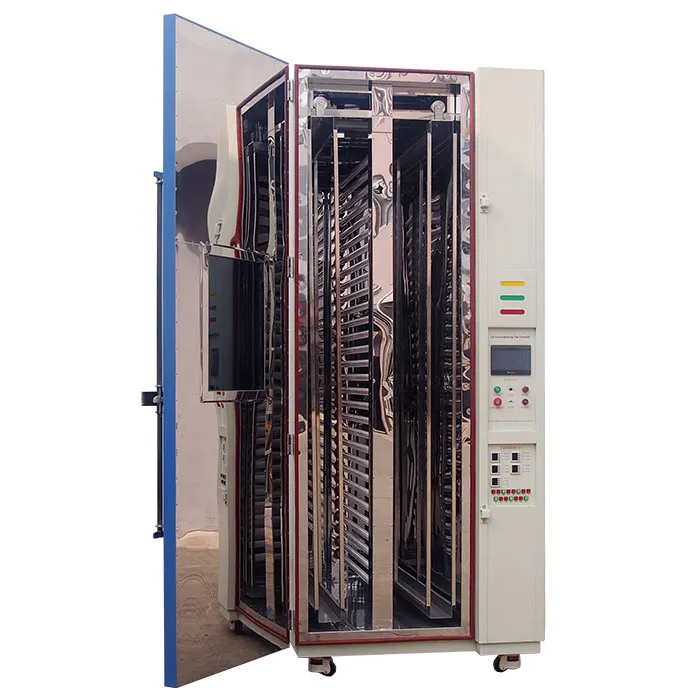

Массив УФ-ламп
20 флуоресцентных ламп UVA + 10 ламп UVB генерируют стабильный равномерный спектр (UVA 90–97%, UVB 3–10%, UVC < 0.1%) с максимальной УФ-облученностью, поддерживаемой ниже 250 Вт/м², точно соответствуя требованиям дозировки IEC 61215 MQT10 для воспроизводимых испытаний на деградацию.
|
Программируемый сенсорный контроллер
Цветной сенсорный ЖК-интерфейс позволяет программировать многосегментные режимы дозировки УФ-излучения, температуры камеры и температуры черной панели (35–80°C) с мониторингом в реальном времени, регистрацией данных и автоматическим расчетом дозы для длительных испытаний без участия оператора.
|
|
Внутренняя обшивка из нержавеющей стали SUS304
Внутренняя облицовка камеры выполнена из коррозионностойкой нержавеющей стали SUS304 в сочетании с внешним покрытием из стального листа с защитным покрытием, что позволяет выдерживать непрерывное высокоинтенсивное УФ-облучение и нагрев, снижая потребность в длительном обслуживании и продлевая срок службы оборудования.
|
Система изоляции и обеспечения безопасности
Пенополиуретан и изоляционная вата поддерживают стабильную температуру камеры до 90°C ±2°C, а встроенная защита от перегрева и блокировка дверцы от УФ-излучения защищают операторов и образцы на протяжении всего цикла испытаний.
|
Камера для предварительной подготовки УФ-излучением IEC 61215 MQT10 — Индивидуальное проектирование для ваших фотоэлектрических модулей
Фотоэлектрические модули сильно различаются по формату — стандартные прямоугольные, крупномасштабные для коммунального использования, BIPV, гибкие/изогнутые и нестандартной формы. Универсальная камера часто приводит к неравномерному УФ-облучению, затенению по краям и ненадежной дозировке, что ставит под сомнение достоверность испытаний по IEC 61215.
Индивидуальные размеры камеры— Размеры соответствуют максимальной площади ваших модулей, от лабораторных образцов до полноразмерных панелей.
Регулируемые модульные стойки— Многоярусные или наклонные приспособления надежно удерживают прямоугольные, трапециевидные, изогнутые или нестандартные модули.
Оптимизированное расположение ламп— Расстояние между лампами UVA/UVB пересчитывается для каждой конфигурации, чтобы обеспечить равномерную облученность по всей поверхности, включая края и углы, без затенения и горячих точек.
Размещение радиометров в нескольких точках— Дополнительные точки датчиков для больших или нестандартных конфигураций, подтверждающие полное покрытие дозой в каждой зоне.
Конфигурации для групповых испытаний— Стойки, спроектированные для одновременного тестирования нескольких панелей (2/4/6+) с постоянной дозировкой и температурой.
Наши инженеры используют чертежи или размеры ваших модулей для проектирования камеры, обеспечивающей равномерное УФ-облучение по всей поверхности, что помогает избежать повторных испытаний и получить результаты, которые выдержат проверку при сертификации.
Глобальная гарантия и сервисная сеть от LIB Industry
Каждая камера UVP-02 поддерживается сетью, созданной для долгосрочной надежности, а не просто для разовой продажи:
3-летняя гарантия— Полное покрытие на основные компоненты для полного спокойствия.
Пожизненная техническая поддержка— Постоянная калибровка, устранение неисправностей и поддержка применения на протяжении всего срока службы оборудования.
4 глобальных сервисных центра— Региональные сервисные центры обеспечивают быстрое реагирование и минимальное время простоя, где бы ни находилась ваша лаборатория.
29 авторизованных агентов по всему миру— Глобальная дистрибьюторская сеть обеспечивает поддержку на местных языках, наличие запчастей и обслуживание на месте в основных регионах тестирования солнечной энергии.
Часто задаваемые вопросы
В: Какова общая требуемая доза УФ-облучения в соответствии с IEC 61215 MQT10?
О: Камера обеспечивает 15 кВт·ч/м² в диапазоне 320–400 нм (UVA) и 7.5 кВт·ч/м² в диапазоне 280–320 нм (UVB), при этом на долю UVB приходится 3%–10% общего УФ-излучения, при температуре черной панели 35–80°C.
В: Можно ли адаптировать камеру для нестандартных или крупногабаритных фотоэлектрических модулей?
О: Да. Размеры камеры, стойки для образцов и расположение ламп могут быть спроектированы по индивидуальному заказу с учетом формы и размера вашего модуля для обеспечения полного равномерного УФ-покрытия — свяжитесь с нашей инженерной группой, предоставив спецификации модуля, для получения индивидуального предложения.
В: Какая гарантия и послепродажная поддержка предоставляются с камерой?
О: Каждый прибор включает 3-летнюю гарантию и пожизненную техническую поддержку, опирающуюся на 4 глобальных сервисных центра и сеть из 29 авторизованных агентов по всему миру для быстрого реагирования на местах.
