Ключевые эксплуатационные преимущества УЛЬТРАФИОЛЕТОВОЙ камеры теста Прекондиционирование для панелей солнечных батарей
1. Солнечно-релевантный состав УФ-спектра
Система облучения обеспечивает ультрафиолетовый спектр, в котором доминирует UVA (≈ 90-97%), с контролируемым вкладом UVB (≈ 3-10%) и незначительным содержанием UVC (<0,1%), что близко соответствует естественным условиям солнечного воздействия.
2. Энергия-основанный УЛЬТРАФИОЛЕТОВЫЙ контроль дозы
Предварительное УФ-кондиционирование регулируется кумулятивными энергетическими целями, такими как определенные уровни воздействия в диапазонах 280-320 нм и 320-400 нм, обеспечивая постоянное напряжение материала в различных испытательных партиях.
3. Независимое регулирование температуры и BPT
Температура воздуха камеры (окружающая к 90 ° К, ± 2 ° К) и черная температура панели отрегулированы независимо, предотвращая термальное соединение от передергивать чистые УЛЬТРАФИОЛЕТОВЫЕ механизмы вызревания.
4. Совместимость полноразмерных фотоэлектрических модулей.
Вертикальные держатели образцов поддерживают большие солнечные панели со стабильной геометрией экспозиции, что позволяет одновременно тестировать несколько модулей без затенения излучения.
5. Предназначен для последовательностей испытаний, ориентированных на IEC.
Оптимизирован как этап предварительного кондиционирования УФ-излучения перед влажным нагревом, термоциклированием или комбинированными климатическими испытаниями, необходимыми для рабочих процессов фотоэлектрической квалификации.

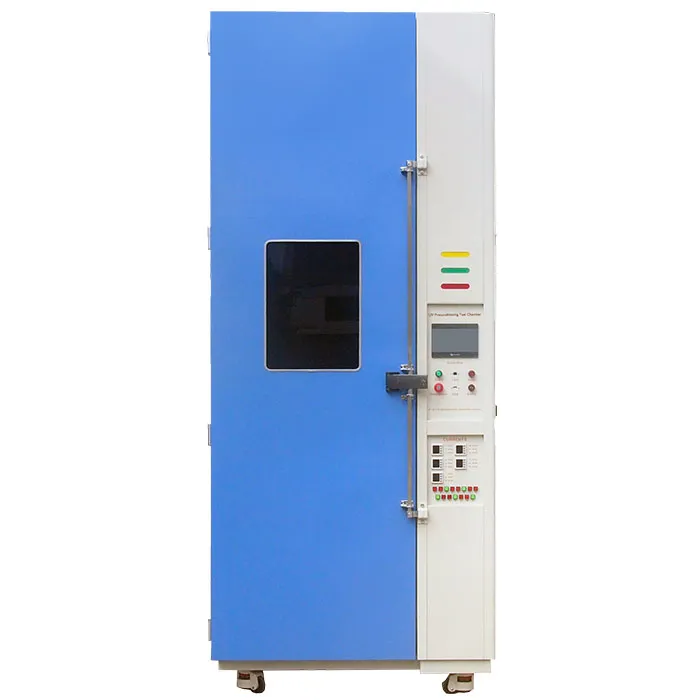

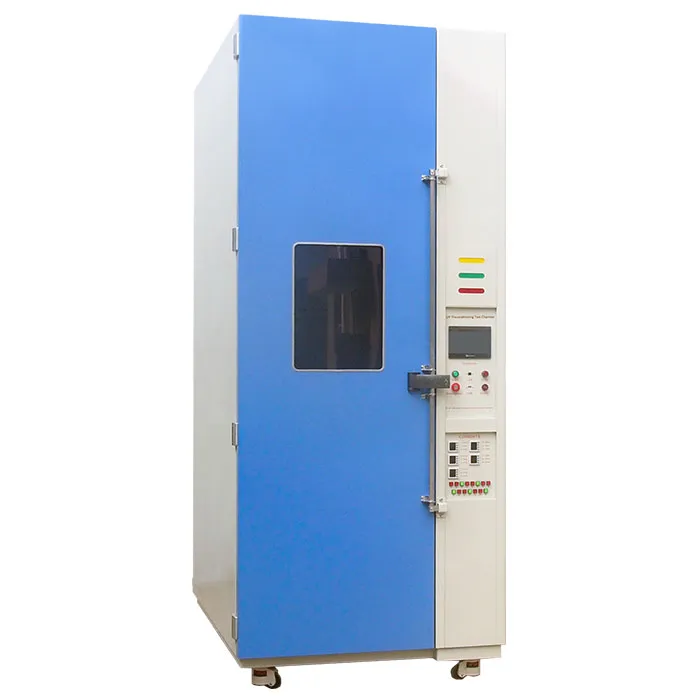

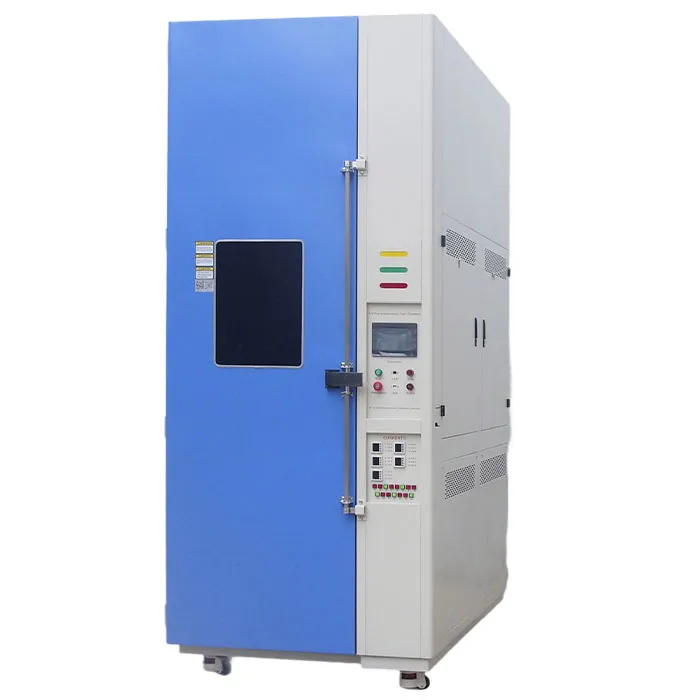

Технические параметры УФ-испытательной камеры Preconditioning для панелей солнечных батарей
Имя | УФ Предварительная камера |
Модель | UVP-02 |
Внутренний размер (мм) | 1450*745*2500 Д * Ш * В |
Общий размер (мм) | 1875*1210*2800 Д * Ш * В |
Размер держателя образца (мм) | 1400*2400 Вт * В |
Емкость образца | 2/4/6/... Кусочки |
Источник облучения | Люминесцентные лампы UVA (20 шт.) И лампы UVB (10 шт.) |
Диапазон температур | Окружает ~ 90 ℃ ± 2 ℃ |
Температура черной панели (BPT) | 35 ~ 80 ℃ |
Полоса пропускания | UVC: (<0,1%) UVB: (от 3% до 10% от общего УФ) UVA: (от 90% до 97% от общего УФ) |
Контроль освещенности | ● Длина волны 280 нм-320 нм: 7,5 кВтч/м2 ● Длина волны 320 нм-400 нм: 15 кВтч/м2 ● Максимальное излучение в УФ-диапазоне: < 250 Вт/м2 |
Контроллер | Программабле регулятор экрана касания ЛКД цвета |
Внешний материал | Стальная пластина с защитным покрытием |
Материал интерьера | Нержавеющая сталь SUS304 |
Теплоизоляция | Пенополиуретан и утеплитель хлопок |
Электропитание | AC380V 50 Гц 3 фазы |
Проектированные детали УФ-испытательной камеры Preconditioning для панелей солнечных батарей

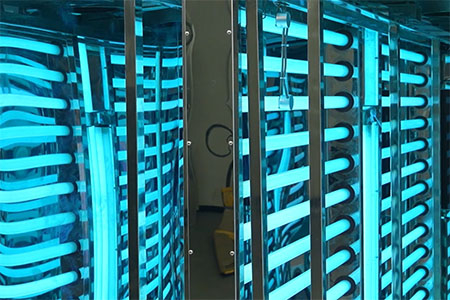

Массив ламп UVA / UVB высокой плотности | 20 шт. Ламп UVA и 10 шт. Ламп UVB, образующих ультрафиолетовый спектр с преобладанием 320-400 нм (UVA) с контролируемым вкладом 280-320 нм (UVB). Общее ультрафиолетовое излучение поддерживается на уровне ниже 250 Вт/м², что обеспечивает равномерное воздействие по всей плоскости образца и минимизирует отклонение от центра к краю в течение длительных циклов предварительного УФ-кондиционирования.
|
|

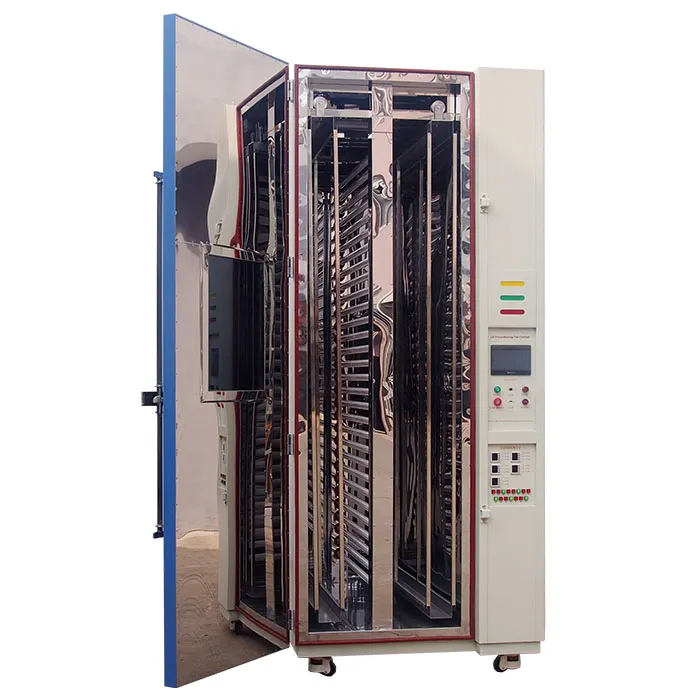

Жесткий вертикальный держатель модуля PV | Вертикальный держатель образца предназначен для полноразмерных фотоэлектрических модулей, поддерживая фиксированное расстояние между лампами и образцами на протяжении всего испытания. Усиленная рамка поддерживает ориентированные на заказчика количества модуля (2, 4, 6 или больше панелей).
|  |
Мастерская теста нержавеющей стали СУС 304 | Рабочая комната нержавеющей стали СУС 304, предлагая превосходное сопротивление к УЛЬТРАФИОЛЕТОВОЙ радиации, корозии, и рабочим температурам до 90 ° К. Гладкая поверхность поддерживает длительное тестирование при сохранении структурной целостности и чистоты.
|  |
Программируемая система управления сенсорным экраном | Контроллер цветного сенсорного ЖК-экрана позволяет программировать многоступенчатые тесты (120 программ, 99 шагов, включая УФ-энергию, регулирование температуры воздуха и автоматическое определение последовательности испытаний. Интегрированные сигналы тревоги и регистрация данных обеспечивают эксплуатационную безопасность и прослеживаемость теста.
|
|
Практические вопросы-Испытательная камера УФ-кондиционирования для солнечных панелей
Q1: Как контролируется УФ-воздействие-по времени или по энергии?
Камера контролирует УФ-предварительное кондиционирование в основном за счет накопленной лучистой энергии (кВтч/м²), что обеспечивает более высокую повторяемость и лучше согласуется с логикой фотоэлектрических испытаний IEC.
Q2: Может ли индустрия LIB настроить систему для различных форматов фотоэлектрических модулей?
Абсолютно. Индустрия LIB настраивает размеры стойки для образцов, количество модулей, конфигурацию УФ-излучения и логику управления в соответствии с вашим точным рабочим процессом испытаний IEC.
К3: Какую поддержку индустрия ЛИБ обеспечивает за камерой самой?
Индустрия LIB обеспечивает полную поддержку тестирования PV, включая настройку камеры, консультацию по последовательности испытаний, руководство по установке, обучение операторов и долгосрочное техническое обслуживание.
Контакты LIB промышленности сегодня
ВыберитеУФ Предварительная испытательная камера для солнечных панелейРазработан для перевода требований IEC 61215 / IEC 61730 в управляемое, повторяемое УФ-напряжение.
Контакты LIB промышленности сегодняInquiry@libtestchamber.comПредложения по конфигурации, ориентированной на IEC, консультации по профессиональным испытаниям и комплексные решения для тестирования надежности фотоэлектрических системВ течение 1-3 часов.
Пользовательские конфигурации | Гарантия 3 года | Пожизненная техническая поддержка
