Фундаментальная цель испытаний на воздействие высоких и низких температур заключается в выявлении скрытых конструктивных недостатков до того, как продукт поступит на рынок, на сборочную линию транспортного средства или в полевой шкаф без оператора.
Когда компонент выходит из строя внутри термокамеры, первое предположение часто сводится к дефектному испытуемому образцу. Однако опытные инженеры по надежности знают, что не все отказы одинаковы. Значительная часть отказов при термических испытаниях обусловлена внешними факторами: нарушенная конфигурация испытаний, искаженный воздушный поток, дрейф датчиков или плохая стабильность камеры.

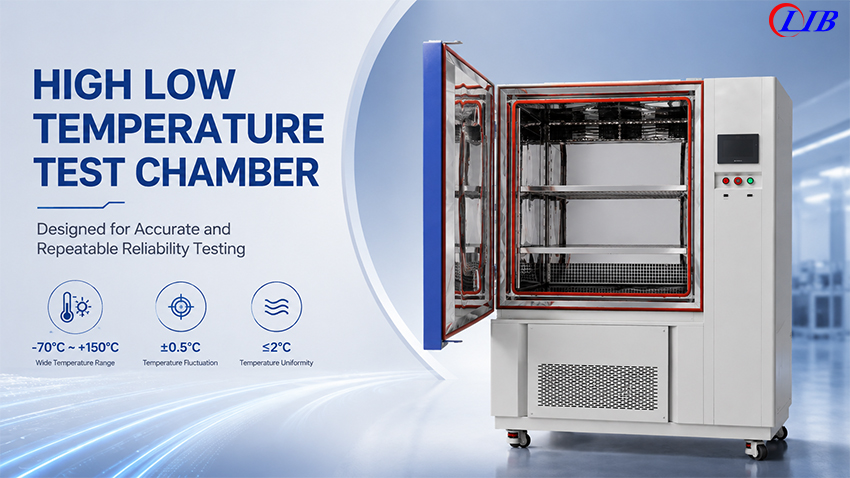

Для менеджеров по контролю качества и закупочных групп отказ при испытании бесполезен, если он не доказан как реальный, воспроизводимый и полезный для целей исследований и разработок. В этом руководстве анализируются коренные причины как подлинных отказов продукта, так и камерных «ложных тревог», и объясняется, как выбрать камеру высоких и низких температур, которая обеспечивает незамутненные данные.
Когда продукт действительно выходит из строя во время испытаний на высокую температуру, низкую температуру или термоциклирование, это обычно связано с присущими его материалам физическими ограничениями. Разные материалы расширяются, сжимаются и стареют с разной скоростью.
Низкие температуры | Высокие температуры |
Охрупчивание материала | Размягчение и деформация полимеров |
Потеря герметичности/эластичности | Ускоренное окисление и дрейф |
Непрерывная циклическая усталость (КТР)
→ Микротрещины и обрывы цепей
Современные узлы — такие как автомобильные блоки управления — объединяют металлы, пластики, стекло, клеи, кремний и резину. Каждый из этих материалов имеет свой коэффициент теплового расширения (КТР).
При циклировании в экстремальных диапазонах (например, -40°C до +125°C) паяные соединения, контакты разъемов и интерфейсы заливки подвергаются интенсивным знакопеременным растягивающим и сжимающим напряжениям. В течение десятков или сотен циклов эти микроскопические события напряжений приводят к межфазному расслоению, микротрещинам, обрывам цепей или нарушению герметичности конструкции.
При отрицательных температурах полимеры, эластомеры и конструкционные клеи переходят в стеклообразное хрупкое состояние.
Пластики и оболочки: Изоляция кабелей и корпуса, выдерживающие падения при комнатной температуре, могут легко растрескиваться при минимальном ударе в условиях холода.
Эластомерные уплотнения: Уплотнительные кольца теряют усилие герметизации по мере затвердевания, создавая пути для потери вакуума или утечки жидкости.
Длительное воздействие сухого жара одновременно ухудшает физические и электрические свойства:
Структурная ползучесть: Пластиковые корпуса и бобышки под винты размягчаются, снижая внутреннее усилие затяжки и нарушая водонепроницаемые уплотнения по стандарту IP.
Электрический дрейф: Высокие температуры ускоряют химические реакции, стимулируя окисление, вызывая отклонения калибровки датчиков и увеличивая внутреннее напряжение в высокоплотных аккумуляторных батареях (LIB).
Камера для климатических испытаний должна быть нейтральным арбитром. Если камера вносит неконтролируемые переменные окружающей среды, она может спровоцировать ложные отказы (отбраковка вполне исправной конструкции) или ложные прохождения (отправка конечному пользователю бомбы замедленного действия).
Колебания температуры за пределами допусковПри точных испытаниях — например, тестировании литий-ионных аккумуляторов (LIB) — кратковременные колебания температуры вокруг уставки гораздо более разрушительны, чем долгосрочный дрейф. Быстрое микроциклирование температуры воздуха создает искусственные тепловые удары для чувствительной электроники.
Высококачественные испытания на надежность требуют камер, способных обеспечить жесткие пределы контроля (≤ ±0,5°C), чтобы гарантировать, что зарегистрированное напряжение строго соответствует базовому профилю.
Если распределение воздуха внутри рабочей камеры плохо спроектировано, образуются температурные градиенты. Образец, размещенный непосредственно вблизи основного воздуховода, будет испытывать совершенно другую тепловую нагрузку, чем образец, заблокированный за громоздким приспособлением.
Для обеспечения единообразия при серийных испытаниях пространственная однородность температуры должна жестко поддерживаться на уровне ≤ 2°C.
Выход воздуха: высокая скорость / прямая температура → Образец A: перегружен
Мертвая зона: затрудненный поток воздуха → Образец B: недогружен
Результат: Несправедливые серийные испытания и испорченные статистические данные.
Каждый раз, когда дверца камеры открывается для настройки образца или загружается массивное энергопотребляющее устройство, внутренний микроклимат нарушается.
Если системы охлаждения и нагрева реагируют медленно, камера может тратить значительную часть заданного времени выдержки только на возврат к уставке.
Пример: Запрограммированная 30-минутная выдержка при -40°C аннулируется, если камера тратит 12 из этих минут на восстановление после теплового возмущения. Фактическая температура ядра продукта никогда не достигает стабилизации.
Даже самая совершенная климатическая камера будет выдавать неточные данные, если операционная настройка нарушает законы термодинамики.
Температура воздуха всегда достигает целевой уставки быстрее, чем ядро массы испытуемого образца. В то время как пустая печатная плата стабилизируется за считанные мгновения, тяжелые литые алюминиевые корпуса или плотные аккумуляторные модули требуют длительного времени выдержки.
Слишком ранняя остановка отсчета времени приводит к ложным прохождениям.
Плотное размещение испытуемых образцов, их установка непосредственно у внутренних стенок камеры или блокировка обратного воздуховода подавляет конвективную теплопередачу.
Активная электроника, двигатели, лампы и циклы зарядки аккумуляторов выделяют паразитное тепло в камеру.
Если это тепловыделение превышает активную холодопроизводительность камеры (например, превышение лимита активной нагрузки 1000 Вт), камера не сможет поддерживать низкотемпературные базовые линии.
Когда испытание на высокие и низкие температуры дает сбой, инженеры должны следовать структурированной диагностической матрице для определения ответственного:
Зависит от расположения на стойке
Заблокирован поток воздуха / неравномерные зоны
→ Ошибка камеры / настройки .author-profile { display: flex; max-width: 800px; margin: 0 auto; padding: 24px; background-color: #f9f9f9; border-radius: 12px; box-shadow: 0 2px 10px rgba(0, 0, 0, 0.1); gap: 24px; align-items: center; margin-top:30px; } /* 头像容器样式 */ .author-avatar-container { flex-shrink: 0; width: 120px; height: 120px; } .author-avatar { width: 100%; height: 100%; border-radius: 50%; object-fit: cover; border: 3px solid #fff; box-shadow: 0 4px 8px rgba(0, 0, 0, 0.1); } .author-info { flex: 1; } .author-name { margin: 0 0 12px 0; font-size: 24px; color: #333; font-weight: 600; } .author-bio { margin: 0; font-size: 16px; line-height: 1.6; color: #666; } .author-bio p{ font-size: 16px !important; line-height: 1.6; color: #666; } .author-bio ul li{ margin-bottom:0; } @media (max-width: 600px) { .author-profile { flex-direction: column; text-align: center; padding: 20px; } .author-avatar-container { margin-bottom: 16px; } }
