Автомобильные разъемы живут в местах, куда вода не поступает мягко. Соединитель рядом с моторным отсеком, аккумуляторной батареей, колесной аркой, датчиком бампера или ремнем безопасности может столкнуться с горячим распылением, дорожной грязью, моющим средством, солью и промывкой под давлением на близком расстоянии. Уплотнение, которое выдерживает дождь или короткое погружение, все еще может протекать, когда узкая струя ударяется о кабельный ввод под высоким давлением.
Именно поэтому тестирование автомобильного разъема IP6K9K широко используется для деталей, подверженных мойке под давлением и жесткому дорожному обслуживанию. Он проверяет, могут ли корпуса разъемов, прокладки, кожухи, кабельные вводы и клеммные полости противостоять как сильным водяным струям, так и высокотемпературному распылению под высоким давлением.
IP67 и IP69K часто обсуждаются вместе, но они не описывают одну и ту же угрозу. IP67-это испытание погружением. Он проверяет, может ли корпус противостоять попаданию воды при погружении в воду в определенных условиях глубины и времени. Это полезно при лужах, наводнениях или коротком воздействии воды.
Условия тестирования разъема IP69K разные. Они имитируют испытательное воздействие на промывку под высоким давлением, когда горячая вода попадает в разъем с близкого расстояния. Тест строг потому что давление, жара, угол удара, и вращая выдержка все атакуют систему запечатывания в то же время.
Рейтинг теста | Основная экспозиция | Типичные условия испытаний | Что он раскрывает |
IP67 | Временное погружение | Погружение в воду на определенную глубину и продолжительность | Статическое уплотнение от стоячей воды |
IPX6K | Мощная струя воды | 1000 кПа, 75 л/мин ± 5%, сопло 6,3 мм, расстояние 2,5-3 м | Устойчивость к сильным брызгам и дорожным брызгам |
IPX9K | Горячий спрей высокого давления | 80-100 бар, 80 ° C ± 5 ° C, 14-16 л/мин, расстояние 100-150 мм | Устойчивость к мойке под давлением и очистке в паровой струе |
Погружной тест |
Испытание распылением под высоким давлением |
Соединитель может пройти погружение и выйти из строя под горячим распылением. Причина проста: погружение загружает уплотнение медленно; промывка под давлением бьет по слабым точкам с силой.
Отказы соединителя после промывки обычно начинаются при небольших изменениях интерфейса. Путь утечки может представлять собой кабельный ввод, шов корпуса, область защелки, плохо закрепленное уплотнение или капиллярный зазор вдоль изоляции провода.
Горячая вода повышает риск. При температуре около 80 ° C эластомерные уплотнения размягчаются, пластмассы расширяются, а захваченный воздух внутри разъема может изменять давление. Когда струя перемещается по поверхности соединителя, вода может попадать в зазор, который не протекает во время дождя. После охлаждения небольшой вакуумный эффект может вытянуть влагу глубже в полость.
Общие режимы отказа включают:
· Опухшие или смещенные силиконовые уплотнения после многократного горячего распыления.
· Вода отслеживая вдоль входов кабеля или переплетенных связок провода.
· Микро-зазоры вокруг сварных швов снабжения жилищем, крышек, и окон защелки.
· Уменьшенное сопротивление изоляции после того как влага достигает терминалов.
· Коррозия после того, как моющее средство, соль или дорожная грязь остаются внутри разъема.
Для датчиков низкого напряжения небольшая утечка может вызвать дрейф сигнала. Для высоковольтных разъемов EV проникновение воды может вызвать неисправности изоляции, отключения безопасности или дорогостоящие диагностические работы.
Повторяемый тест требует больше, чем насос и распылительная насадка. Давление, расход, температура, расстояние, вращение и угол распыления должны оставаться в пределах требуемого диапазона.Оборудование высокого давления LIB IP6K9KПредназначен для испытаний на проникновение воды как IPX6K, так и IPX9K, поэтому инженеры могут тестировать сильные водяные струи и горячую очистку под высоким давлением в одной управляемой системе.

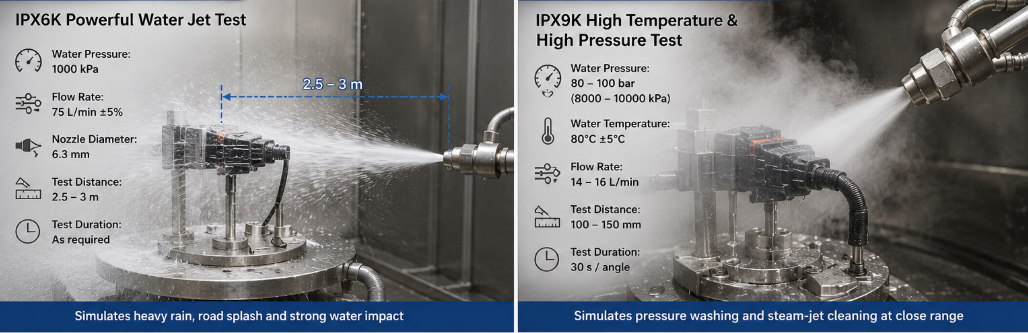

Для тестирования IPX6K разъем подвергается воздействию мощной струи воды с соплом 6,3 мм. Типичная установка использует давление воды 1000 кПа, расход потока 75 л/мин ± 5% и расстояние распыления от 2,5 м до 3 м. Это воспроизводит сильный дорожный всплеск, чистящий спрей и воздействие воды на внешние зоны обвязки.
Этот тест полезен перед IPX9K, потому что он показывает, может ли базовая конструкция уплотнения противостоять воде с высоким потоком с практического расстояния обслуживания.
ДляТестирование IPX9K, Струя воды становится горячее, ближе и намного агрессивнее. В условиях испытаний используется 8000-10000 кПа, что равно 8-10 МПа или 80-100 бар. Расход 14-16 л/мин. Температура воды обычно составляет 80 ° C ± 5 ° C.
Эта комбинация атакует разъем двумя способами. Давление пытается протолкнуть воду через самый маленький зазор. Тепло изменяет поведение пластика и резины вокруг линии уплотнения. Соединитель, прошедший это испытание, имеет более убедительные доказательства надежности мойки под давлением в реальном обслуживании автомобиля.
.png "Automotive_Connector_IP6K9K_Testing_for_Washdown_Reliability_(2).png")
Распылитель IPX9K наносится под четырьмя углами: 0 °, 30 °, 60 ° и 90 °. Каждое положение распыляется в течение 30 секунд, что дает общее время распыления 120 секунд. Расстояние сопла нормально 100-150 мм от поверхности теста, пока платформа вращает на около 5 ± 1 рпм.
Это имеет значение для разъемов, потому что настоящая стирка затрагивает не только переднюю поверхность. Струя может ударить сбоку, под защелкой, вокруг багажника или прямо в выход троса.
Испытывать оба уровня в одной помощи камеры держит рабочий процесс чистым. Инженеры могут запустить IPX6K для проверки сопротивления струи с высоким потоком, а затем переключиться на IPX9K для горячего распыления под высоким давлением, не перемещая проект на отдельную установку. Стабильное управление соплом, регулирование давления, нагрев воды, циркуляция, фильтрация и автоматизированные программы снижают вероятность отклонения испытаний между партиями.

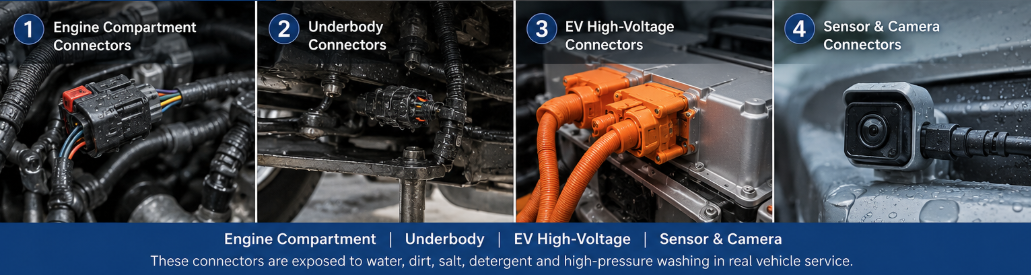

Не каждый разъем на автомобиле сталкивается с одинаковым риском смыва. Потребность в тестировании соединителя ISO 20653 резко возрастает, когда соединитель монтируется во влажной, грязной, горячей или открытой зоне.
.png "Automotive_Connector_IP6K9K_Testing_for_Washdown_Reliability_(1).png")
После сервисной очистки разъемы моторного отсека могут попадать в горячую воду. Тепло задействовать уже стареет уплотнения, поэтому испытание водоустойчивого соединителя ИП69К дает полезные данные о том, держит ли уплотнение все еще когда горячий брызг достигает снабжения жилищем.
Соединители дном собирают грязь, соль, гравийную пыль и остатки моющего средства. Мойка высокого давления часто направлена непосредственно на эти области. Испытания на уплотнение разъема шасси должны обращать пристальное внимание на задний кожух, выход кабеля и направление монтажа.
Испытания на водонепроницаемость высоковольтного разъема EV требуют тщательного осмотра после воздействия распыления. Даже незначительная влажность внутри разъема может повлиять на сопротивление изоляции. Тестирование IPX9K ценно для интерфейсов аккумуляторных батарей, разъемов, связанных с зарядкой, жгутов электропривода и высоковольтной маршрутизации дниза корпуса.
Радар, камера, датчик парковки и разъемы освещения часто устанавливаются рядом с бамперами или внешней отделкой. Эти части могут смотреть на сразу брызги на близком расстоянии во время стирки автомобиля. Испытание на промывку давлением помогает найти утечку до начала возврата поля.
Водонепроницаемость разъема жгута проводов должна включать полное состояние сборки, а не только пластиковый корпус разъема. Радиус изгиба проволоки, положение кабельной стяжки, сжатие уплотнения и посадка ботинка могут изменить путь утечки.
Хороший отчет об испытаниях должен показать больше, чем пройти или потерпеть неудачу. Он должен записывать условия испытаний, ориентацию образца, электрическое состояние, метод контроля и результаты после испытаний.
Перед испытывать, проверите поверхность набивкой, метки обжатия, заусенцы, вспышку, и посадочные места уплотнения. После тестирования открывайте разъем только в соответствии с согласованным методом проверки. Ищите капли, следы влаги, обесцвечивание или воду, попавшую в ловушку возле терминальной полости.
Кабельный ввод является одним из наиболее распространенных слабых мест. Проверьте проволочное уплотнение, зажим задней оболочки, втулку и соединение корпуса. Небольшие зазоры могут стать путями утечки, когда струя 80-100 бар направлена сбоку.
Электрические проверки после испытаний часто включают в себя контактное сопротивление, сопротивление изоляции, диэлектрическую прочность и проверку функционального сигнала. Для разъемов датчиков питания инженеры могут также запустить тест IPX9K в подключенном состоянии, чтобы увидеть, сообщает ли система о периодических неисправностях во время удара распылением.
Повторяемость зависит от стабильных настроек. Практический доклад должен включать:
· Давление воды: 8000-10000 кПа для IPX9K.
· Температура воды: 80 ° C ± 5 ° C.
· Расход: 14-16 л/мин.
· Расстояние распыления: 100-150 мм.
· Углы распыления: 0 °, 30 °, 60 ° и 90 °.
· Время экспозиции: 30 секунд под каждым углом.
· Скорость платформы: около 5 ± 1 об/мин.
Эти цифры делают результат полезным для обзоров дизайна, утверждения поставщиков и аудита качества.
 |  |
Лаборатории тестирования разъемов нуждаются в стабильных условиях испытаний, простоте эксплуатации и надежных записях. LIBОборудование высокого давления IP6K9KПоддерживает жесткие испытания как струей воды, так и распылением под горячим давлением, предоставляя автомобильным командам практический способ проверки герметичности разъема перед запуском автомобиля.
Система поддерживает режимы IPX6K и IPX9K в одном устройстве. Для проектов соединителя, это сохраняет площадь пола и уменьшает потребность двинуть образцы между различными машинами. Лаборатория может проверить устойчивость к брызгам на дороге и устойчивость к мойке под давлением в связанном процессе.
Точные результаты теста соединителя ИП69К зависят от расстояния сопла, угла брызг, давления, и времени. Контролируемые программы помогают оператору поддерживать последовательность каждого теста, особенно при тестировании нескольких вариантов разъема или при сравнении изменений конструкции уплотнения.
Конструкция с циркуляцией воды и фильтрацией помогает поддерживать стабильность распыления во время повторных испытаний. Это полезно для лабораторий, в которых разъемы, датчики, лампы, модули управления и сборочные жгуты работают по регулярному расписанию.
Автоматизированное управление поддерживает повторяемое давление, поток, нагрев, вращение и время. Для инженерных команд это уменьшает количество ошибок вручную и упрощает сравнение тестовых записей по партиям образцов.
Xi'an LIB Экологическое моделирование промышленностиИзготовляет камеры экологического теста для автомобильного, электроники, воздушно-космического пространства, обороны, медицинского, телекоммуникаций, батареи, и испытания материалов. Свой вид продукции покрывает камеры температуры и влажности, камеры корозии, камеры ИП пыли и воды, камеры выветривания, прогулк-в камерах, и изготовленные на заказ испытательные системы.
Являясь поставщиком оборудования высокого давления IP6K9K, LIB предоставляет оборудование для тестирования разъема ISO 20653 и соответствующей проверки проникновения воды. Компания поддерживает проектирование, производство, доставку, установку, обучение, калибровочную документацию и послепродажное обслуживание. Для команд строя автомобильную емкость теста соединителя, это смешивание оборудования и обслуживания ценно потому что камера должна остаться точной после установки, не только во время принятия фабрики.
Промывка под давлением-это короткое событие, но оно может обнажить слабую конструкцию разъема за секунды. Тестирование погружением IP67 само по себе не может показать, как ведет себя разъем, когда вода 80 ° C попадает в корпус на 80-100 бар с 100-150 мм.
Тестирование автомобильного разъема IP6K9K дает инженерам более четкую информацию о реальном риске смыва. Она проверяет обжатие уплотнения, дизайн ввода кабеля, расквартировывая зазоры, зоны защелки, и электрическое поведение после горячего высокого давления брызг. С ЛИБОборудование высокого давления IP6K9K, Лаборатории могут проводить тесты IPX6K и IPX9K в контролируемых условиях и принимать решения о герметизации до того, как неисправности достигнут автомобиля.
Лучшим тестом является тест разъема IPX9K или IP69K в условиях, связанных с ISO 20653. Он использует распыление горячей воды под высоким давлением при 80-100 бар, 80 ° C ± 5 ° C, 14-16 л/мин и четыре угла распыления с короткого расстояния.
IP67 полезен для временного погружения, но его недостаточно для разъемов, подвергающихся промывке под давлением. IP69K проверяет горячее распыление под высоким давлением, что создает другую проблему герметизации.
Да. Оборудование высокого давления LIB IP6K9K предназначено как для испытаний сильной струи воды IPX6K, так и для испытаний распылением при высоких температурах и высоком давлении IPX9K в одной системе.
Общие части включают в себя корпуса датчиков, модули камеры, осветительные узлы, блоки управления, интерфейсы аккумуляторных батарей, компоненты, связанные с зарядкой, электронику нижней части тела и жгуты проводов, подверженные прямому промывке.
