Термальная камера ударного испытания: 3 главных принципа деятельности

Apr 16 2024

Table of Content [Hide]

Введение: Понимание теплового удара и почему это важно

В современном испытании надежности, камера ударного испытания индустрии ЛИБ термальная необходима для оценивать как продукты выдерживают внезапные и весьма изменения температуры. Быстрый нагрев и охлаждение могут вызвать механическое напряжение, усталость материала и отказ компонентов, что делает циклические испытания температуры критическими для долговечности продукта. Такие отрасли, как электроника, автомобилестроение, аэрокосмическая промышленность и производство аккумуляторов, полагаются на испытания теплового удара для обеспечения производительности и безопасности в реальных условиях.

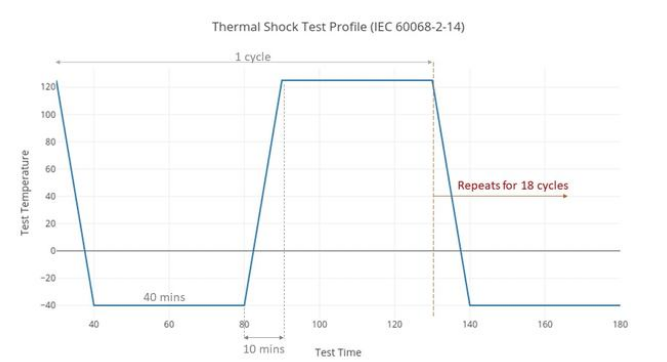

Цикл температурного удара

Индустрия LIB обеспечивает какДвухкамерный,ИТри камеры для испытания на термический удар, Разработан для удовлетворения различных потребностей тестирования. Модели 2-камеры отличают высокотемпературной и низкотемпературной зоной с автоматическим движением корзины, пока модели 3-камеры включают преданный испытательную зону для гибкой деятельности как или высокотемпературные, низкотемпературные, или полностью системы испытания термального удара.

3 главных принципа деятельности камер ударного испытания индустрии ЛИБ термальных

Ядр испытания термального удара лежит в 3 главных принципах деятельности камер теста температуры индустрии ЛИБ:

1. Контроль высокотемпературной зоны.

В высокотемпературной зоне используется сигнал сравнения для регулирования соотношения включения/выключения твердотельных реле. Совмещенный с схемой логики ПИД программабле регулятора, это обеспечивает точный выход подогревателя и автоматический контроль температуры. Продукты подвергаются воздействию температур до 200 ° C с колебаниями в пределах ± 0,5 ° C, что позволяет последовательно моделировать тепловое напряжение.

2. Охлаждение низкотемпературной зоны.

В низкотемпературной зоне хладагент проходит через дроссельный клапан в испаритель внутри камеры. Здесь он поглощает тепло из испытательной среды, испаряется и возвращается в компрессор. Этот цикл обеспечивает быстрое охлаждение до-65 ° C с полным восстановлением менее чем за 5 минут. Процесс обеспечивает точное и надежное воздействие при низких температурах для каждого испытуемого образца.

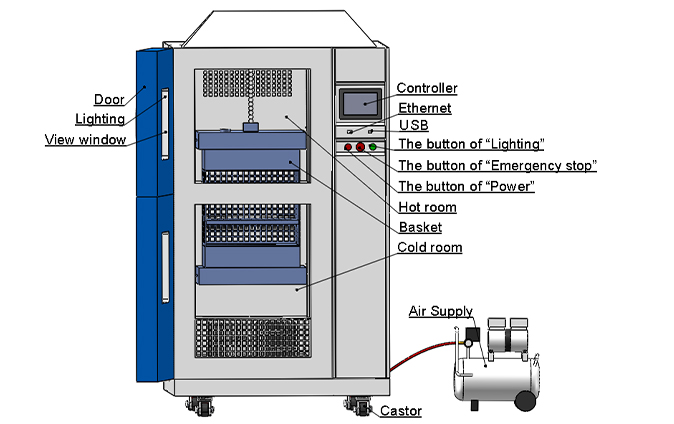

2 типа термальных камер ударного испытания Зона высокой и низкой температуры

3. Переключение зоны теста & циркуляция воздуха

Для термальных ударных испытательных камер с тремя камерами, Испытательная зона работает через автоматические клапаны с высокой и низкой температурой воздуха. При переключении между контурами горячего и холодного воздуха замкнутый-lФормы системы циркуляции воздуха ооп с или высокотемпературной или низкотемпературной камерой, включая быстрое чередование температуры без двигать образцы и обеспечивать тесты стабилизированной, репетатабле температуры задействуя.

Для камер ударного испытания 2-камеры термальных, Корзина для проб механически перемещается между высокотемпературной и низкотемпературной зонами. Это чередование достигает такого же влияния термального удара, позволяющ продуктам испытать быстрые переходы температуры, пока камера поддерживает точный контроль температуры и последовательные условия испытаний.


Камера для испытания на термический удар с 2 зонами	Камера для испытания на термический удар с 3 зонами

Эти три принципа работают вместе для имитации реальных тепловых ударов окружающей среды, выявляя химические, физические и механические изменения в испытываемых материалах и компонентах.

Критические спецификации & глобальные стандарты камер ударного испытания индустрии ЛИБ термальных

Камеры ударного испытания индустрии ЛИБ термальные конструированы для высокой точности и надежности, с ключевыми спецификациями следующим образом:

Модель	TS-162	TS-340	TS-500
Внутренние размеры (мм)	300 × 300 × 250	450 × 450 × 3-60	650 × 650 × 500
Внутренний объем	22л	72л	211л
Емкость нагрузки	20 кг	30 кг	50 кг
Диапазон высоких температур	20 ° C ~ 200 ° C
Диапазон низких температур	-65 ° C ~ -5 ° C
Время нагрева	Окружающая → 200 ° C в течение 30 мин.
Время охлаждения	Окружая → -70 ° К в пределах 30 мин
Колебания температуры	≤ ± 0,5 ° C
Восстановление температуры	≤ 5 мин.
Контроллер	Программируемый сенсорный ЖК-экран, соединение Ethernet
Материал интерьера	Нержавеющая сталь SUS304
Стандартная конфигурация	2 полки

Термальное испытательное оборудование исполняет с ИЭК 60068-2-14, MIL-STD-883H, обеспечивающ международную убедительность испытания. Это делает промышленные камеры LIB подходящими для обеспечения качества, разработки продукции и тестирования на соответствие нормативным требованиям.

Подгонянные термальные решения ударного испытания

В дополнение к стандартным камерам ударного испытания 2-камеры и 3-камеры термальным, индустрия ЛИБ предлагает разнообразие подгонянные решения для специализированных требований к испытания, включая:

Эти пользовательские конфигурации позволяют инженерам воспроизводить экстремальные условия.

Случай реального мира: тест надежности датчика 100-Cycle автомобильный используя камеры ударного испытания индустрии ЛИБ термальные

Пример случая-испытание надежности автомобильного датчика

Производитель автомобильной электроники испытал модуль датчика температуры, предназначенный для моторных отсеков. Цель состояла в том, чтобы оценить, может ли модуль выдерживать повторяющиеся циклыОт-65 ° C до 150 ° C.

Процесс теста: - 10 датчиков были зафиксированы в зоне теста камеры ударного испытания 3-камеры термальной (TS-340 модели).
-Каждый цикл: 30 минут в низкотемпературной зоне, <10 секунд передачи, затем 30 минут в высокотемпературной зоне.
-100 цикловБыли выполнены, постоянно контролировались с помощью сбора данных.

Результаты: Все датчики поддерживают полную функциональность. Один показал незначительное отклонение в пределах толерантности, в то время как другие оставались стабильными. Камера ударного испытания индустрии ЛИБ термальная поставила быстрые, стабилизированные переходы температуры и репаатабле условия испытаний, обеспечивая точные данные по надежности для клиента.

Этот случай демонстрирует, как промышленные камеры LIB помогают инженерам проверять долговечность, оптимизировать конструкцию и снижать гарантийный риск.

Подгонянные решения & полная поддержка с камерами ударного испытания индустрии ЛИБ термальными

Почему выберите камеры ударного испытания индустрии ЛИБ термальные?

1. Над 16 летами опыта в производстве камеры экологического теста.
2. Высокоточный контроль температуры (± 0,5 ° C) и быстрое восстановление (≤ 5 минут).
3. Гибкие конфигурации: двухкамерные или трехкамерные модели для различных применений.
4. Сертификат CE и ISO, обеспечивающий международное соответствие.

Примите меры сегодня-при полной поддержке индустрии LIB

Вы получаете:
-3-летняя гарантия на детали и производительность
-Пожизненная техническая поддержка для установки, калибровки и устранения неполадок
-Глобальная сеть обслуживания для быстрого реагирования

Контакты LIB промышленностиInquiry@libtestchamber.comПодгонять ваше термальное решение камеры ударного испытания. Убедитесь, что ваши продукты выдерживают экстремальные условия, повышают качество и завоевывают доверие ваших клиентов благодаря профессиональным температурным циклическим испытаниям.
