Наружная электроника справляется с водой способами, которые трудно угадать: дождь с ветром, мытье шлангов, дорожный спрей, спринклерный туман и вода под высоким давлением от задач по поддержке. Устройство может показаться запечатанным в планах. Тем не менее, крошечный зазор в кабельном вводе, изношенном уплотнении, плохом месте винта или грубой кромке корпуса может позволить воде попасть на печатную плату за считанные минуты.
Для производителей наружных камер, светодиодных фонарей, блоков управления, датчиков, средств связи и зарядных частей EV результаты водонепроницаемого теста IEC 60529 означают больше, чем наклейка. Они позволяют проектным группам решать, может ли корпус устройства продолжать работать, когда вода попадает с разных сторон.Камера струйного распыления воды IPX5 IPX6Предлагает группам устойчивый метод повторения этой проверки перед одобрением третьей стороной или полным внесением.
ИЭК 60529 сортирует как случаи защищают электрическую шестерню от пыли, воды, и достигаемости к рискованным частям. Для поступления воды IPX5 и IPX6 нацелены на потоки воды, а не на замачивание. Он хорошо сочетается с предметами, используемыми на открытых местах. IEC 60529 ценит прочность корпуса для электрических и электронных устройств против пыли и жидкостей.
Устройство, закрепленное на стене, столб, придорожный ящик, участок фермы, портовая зона или двор завода никогда не может уйти под воду. Но он может столкнуться с дождем, дутым боком в порывах или промытым шлангом. Именно тогда проверки потока воды становятся полезными.
Общие напольные приборы часто смешивают пластиковые крышки, металлические листы, ясные окна, резиновые кольца, кнопки, штепсельные вилки, и входы провода. Каждая часть действует по-разному на жесткое усилие, тепловые сдвиги, тряски и солнечное старение. Комната для тестирования входа воды помогает выявить слабые места до появления перерывов на месте.
IPX5 означает защиту от потоков воды. IPX6 защищает от сильных потоков воды. «X» означает, что уровень защиты от пыли не указан в этом коде. Устройство может иметь полную оценку, такую как IP65 или IP66, когда выполняются проверки на пыль и воду.
IPX5 и IPX6 не являются водонепроницаемыми. Они используют установленные размеры сопел, количество потока, диапазон распыления и длину проверки. Вот почему дизайнеры не могут поменять чек на базовое шоу дождя или ручной спрей.
Деталь теста | IPX5 | IPX6 |
Диаметр сопла | 6,3 мм | 12,5 мм |
Расход воды | 12,5 л/мин ± 5% | 100 л/мин ± 5% |
Расстояние распыления | 2,5 м-3 м | 2,5 м-3 м |
Продолжительность теста | 1 мин/м² | 1 мин/м² |
Минимальное время теста | 3 минуты | 3 минуты |
Набор правил испытаний требует распыления корпуса со всех возможных сторон. Для IPX5 размер сопла составляет 6,3 мм при расходе 12,5 л/мин ± 5%. Для IPX6 размер сопла составляет 12,5 мм при расходе 100 л/мин ± 5%. Оба используют диапазон сопел от 2,5 до 3 м. Им также нужно не менее 3 минут проверки.
|
|
|
|
Мастерская | Окно просмотра | Внутренняя сила
| Строени-в освещении |
|
|  |  |
| Турнбейл | Сопло Брызга | IPX5 IPX6 Выход струи воды | Встроенный водонепроницаемый источник питания |
Точный контроль потока является одним из наиболее важных факторов в тестировании IPX5 и IPX6. Если расход воды ниже, чем требование IEC, дефектные продукты могут неправильно пройти тестирование. Чрезмерный поток также может привести к нереалистичным условиям тестирования.

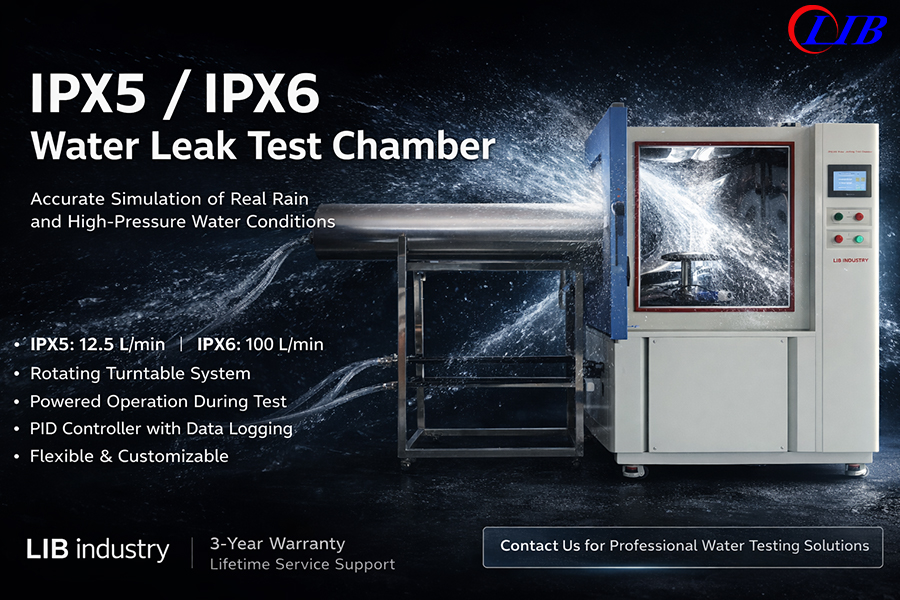

Индустриевая система LIB оснащена выделенными форсунками IPX5 и IPX6:
Сопло 6,3 мм для тестирования IPX5
Сопло 12,5 мм для тестирования IPX6
Камера содержит:
12,5 л/мин ± 5% расхода для IPX5
100 л/мин ± 5% расхода для IPX6
Интегрированные системы регулирования давления и циркуляции воды помогают поддерживать стабильную производительность распыления на протяжении длительных циклов испытаний.
Камера также поддерживает регулируемое расстояние брызг согласно требованиям к ИЭК 60529, обеспечивающ последовательный удар струи воды на образце теста.
Напольные электронные продукты подвергаются действию воды от множественных направлений во время реальной деятельности. Для того чтобы сымитировать эти условия, камера индустрии ЛИБ включает регулируемую вращая систему турнтабле.
Вращающаяся платформа позволяет струи воды достигать:
Передние поверхности
Боковые панели
Кабельные соединения
Нижние края
Дверные швы
Области разъема
Регулируемая скорость поворотного стола улучшает стабильность экспозиции и помогает инженерам оценить полную защиту корпуса.
Для более крупных или нерегулярных продуктов индустрия LIB также может предоставить индивидуальные решения для крепления и водонепроницаемые испытательные системы открытого типа.
Камера использует программабле регулятор экрана касания для простого управления деятельности и параметра.
Операторы могут легко установить:
Продолжительность распыления
Условия потока воды
Скорость вращения поворотного стола
Циклы испытаний
Последовательность операций
Система управления улучшает повторяемость тестирования при одновременном снижении ошибок оператора во время длительных процедур тестирования.
Мониторинг в реальном времени позволяет пользователям наблюдать условиями эксплуатации камеры на протяжении всего процесса тестирования.
Многие наружные электронные продукты должны оставаться работоспособными во время водонепроницаемого тестирования. К примеру:
Наружные камеры наблюдения
Системы связи
Датчики
Компоненты для зарядки электромобилей
Модули управления
LIB промышленности IPX5 IPX6 воды спрей струйной камеры может поддерживать питание тестирования образцов через водонепроницаемые электрические соединения. Это позволяет инженерам контролировать функциональность продукта во время воздействия воды, а не только выполнять проверку после испытаний.
Питание тестирование помогает определить:
Временные короткие замыкания
Прерывания сигнала
Отображение сбоев
Неисправности датчика
Нестабильность работы, вызванная водой
Это особенно важно для изделий, требующих непрерывной наружной эксплуатации.
Интерьер камеры изготовлен используя нержавеющую сталь СУС 304, обеспечивая долгосрочную коррозионную устойчивость под непрерывными влажными эксплуатационными режимами.
Дополнительные особенности камеры включают:
Смотровое окно
Интегрированная дренажная система
Резервуар рециркуляции воды
Автоматическое водоснабжение
Защита переполнения
Защита от нехватки воды
Система защиты от утечек
Надежный дизайн камеры поддерживает долгосрочные применения испытания лаборатории и продукции.
Тестирование IPX5/IPX6Помогает большинству уличной электроники, которая сталкивается с прямым распылением, чистыми стирами и погодными изменениями. Эти предметы могут оставаться фиксированными в течение многих лет. Часто они сидят в местах, где ремонт стоит много.
Уличные камеры часто ломаются рядом с кольцами объектива, поворачивают соединения, выходы проводов и звуковые отверстия. Небольшой маршрут может привести воду к части изображения. Это вызывает размытие или ржавчину.
Предметы наружного освещения сталкиваются с различными рисками. Вода может попасть через оправу объектива, торцевую крышку, место для винта или ввод провода. В светодиодных установках даже немного воды может повредить водителям, сократить предохранитель или пометить световые лица.
Заводские датчики и блоки управления часто стоят рядом с насосами, резервуарами, сельскохозяйственным снаряжением, ленточными системами или моечными площадками. Их кейсы должны бороться с потоками воды со многих сторон, а не только с дождем. Для этих предметов наружные проверки электроники должны происходить рано. Не ждите, пока инструменты будут установлены.
Утверждение водонепроницаемости часто рассматривается как последний шаг. В реальном использовании он должен присоединиться к сборке продукта. Ранние проверки входа воды дают дизайнерам время исправить корпус, кольцо, винты, проволочные дорожки и слив, прежде чем затраты вырастут.
Проверка комнаты может показать, попадает ли вода с одной стороны. Он может проверить, даже ли давление кольца. Это может показать, проскользнет ли заглушка заглушки под ударом струи. Или он может обнаружить, если корпус делает тонкий водный путь рядом с соединением.
В работе образца, группы могут сделать много проверок ИПС 5/ИПС 6 после изменения стены толщиной, формы уплотнения, пятна винта, или пути клея. В тесте сделать, проверки могут показать положить-вместе проблемы. Примеры включают неровное место кольца или свободные плотные застежки.
В полном макете та же комната может поддерживать пакетный вид. Например, завод, производящий наружное освещение, может проверять образцы из каждой партии после возраста, встряхивания или тепловых циклов. Это дает группам качества лучшее представление о том, соответствуют ли реальные единицы измерения проверенному плану.
Многие перерывы происходят не от самого большого лица дела. Они приходят из маленьких соединений, где встречаются вещи.
Обычные места перерыва включают:
· Входы провода с плохой прессой или неправильным размером провода
· Кольца объектива и прозрачные крышки камер и фонарей
· Кнопочные пленки и ключевые пятна
· Основания винта которые делают маршруты утечки
· Грубые разрезы на кольцах или слишком прессованные кольца
· Крышки штепсельной вилки которые выскальзывают в брызгах
· Сливные отверстия, которые ведут воду к шестерне
· Пластиковые линии соединения или тонкие края корпуса
Сильный поток воды также может показать вместе взятые изменения. Один блок может пройти. Но другой из той же группы терпит неудачу, потому что кольцо сдвинулось близко. Вот почему проверки входа воды в комнату помогают как проектным, так и качественным группам.
Xi'an LIB Экологическое моделирование промышленностиРаботает в комнатах проверки окружающей среды с 2009 года. Он охватывает план, строительство, продажу и помощь для мировых покупателей. В его линейке есть комнаты для тепла и погоды, комнаты для ржавчины, комнаты для пыли и воды IP, комнаты для погоды и специальные комнаты для проверки различных состояний.
Для продавца камеры для струйного распыления воды IPX5 IPX6 помощь в проектировании рассчитывается столько же, сколько и детали. Водоустойчивым системам проверки нужна правая связь воды, сток, безопасность силы, установленные знание, сопло готовое, и поезд работника. LIB дает руководство по настройке, помогает, исправляет обслуживание,3 года держаться, и на всю жизнь следовать за помощью. Это помогает растениям поддерживать устойчивость контрольного механизма после отправки.
Проверки IPX5 и IPX6 дают производителям наружной электроники четкий способ взглянуть на защиту от воды в соответствии с установленными правилами IEC 60529. Основные части точны: сопло 6,3 мм и 12,5 л/мин ± 5% для IPX5, сопло 12,5 мм и 100 л/мин ± 5% для IPX6, диапазон распыления от 2,5 м до 3 м, 1 минута на квадратный метр и не менее 3 минут времени проверки.
Для наружных камер, освещения, датчиков, блоков управления и других открытых электрических предметов, постоянная комната проверки входа воды может показать слабые места случая перед утверждением или схватками места. Камера брызг воды ЛИБ ИПС 5 ИПС 6 выпрыскивая струю подперла устойчивый поток, установите время брызг, переменчивый поворот образца, петлю воды, и реальную работу для дизайна и сделайте группы.
В IPX5 используется сопло 6,3 мм с расходом воды 12,5 л/мин ± 5%. IPX6 использует сопло 12,5 мм с расходом воды 100 л/мин ± 5%. Оба теста используют расстояние распыления от 2,5 м до 3 м и минимальную продолжительность теста 3 минуты.
Уличные камеры, светодиодные фонари, заводские датчики, блоки управления, детали для зарядки EV, инструменты для разговора, наружные экраны и электрические корпуса могут получить от проверок потока воды IPX5/IPX6.
Да. Индустрия LIB поставляет полные системы водонепроницаемости и тестирования на проникновение пыли IP, включая водонепроницаемое оборудование, пылевые камеры IP5X/IP6X, песчаные и пылевые камеры, а также интегрированные системы тестирования надежности окружающей среды.
Производители должны смотреть на размеры сопел, истинный поток, диапазон распыления, направляющую поворотного стола, водяную петлю, предохранитель, комнатные вещи, руководство по работе, помощь в настройке, обслуживание и если продавец может дать стандартные или пользовательские водонепроницаемые исправления.
