Что такое LV124 K-12 Тест?
LV124 K-12 тестЯвляется критическим автомобильным стандартом, определенным Volkswagen Group для оценкиДолговечность и надежность электронных компонентовПод комбинированныйУсловия брызг воды и теплового удара.
Принцип теста
Тест LV124 K-12 имитируетПрерывистое воздействие брызг воды в сочетании с быстрым местным охлаждением, В то время как испытываемое устройство остается неподвижным в рабочем помещении. Система T-1000A применяетсяКонтролируемые всплески холодной воды (0-4 °C)С точными интервалами, создавая быстрое тепловое напряжение на компонентах, не перемещая их между температурными зонами.
Режимы работы перед всплеском
ИУ работает в определенных электрических условиях в ходе испытания:
Способ II.a:
DUT питается и работает под заданной функциональной нагрузкой
Способ II.c:
DUT находится в альтернативном рабочем или резервном состоянии, как определено LV124
Эти режимы гарантируют, что компонентЭлектрически активный или термически нагруженныйПеред воздействием брызг.
Определение последовательности и времени тестирования
Согласно ЛВ124 (диаграмме 30-времена теста воды выплеска брызгая), один полный цикл теста определен следующим образом:
T1-Общее время цикла: 30 минут
Каждый цикл испытаний длится 30 минут от начала до начала.
T₂-высокотемпературная рабочая фаза: 14 минут 57 секунд
DUT работает в определенном электрическом режиме работы (например, режим II.a), позволяя компоненту нагреваться и достигать стабильного теплового состояния.
На этом этапе вода не применяется.
T₃-нанесение брызг воды: 3 секунды
Холодная вода (обычно от 0 ° C до 4 ° C) распыляется непосредственно на поверхность DUT в течение 3 секунд.
Этот кратковременный всплеск создает внезапный температурный градиент между поверхностью компонента и внутренней структурой, создавая тепловое напряжение.
Повторение цикла и оценка
ПоследовательностьНагрев → всплеск → восстановлениеСоставляет один цикл испытаний LV124 K-12. Испытание повторяется в течение определенного числа циклов, определенного в плане испытания. На протяжении всего испытания DUT контролируется на предмет функциональной стабильности, электрической целостности и механических повреждений.
Преимущества испытательного оборудования удара и воды выплеска температуры K-12 ЛВ124
1. LV124-Compliant Концепция теста с одной зоной
DUT остается в одиночном workroom в течении испытания, исключая механическую передачу между температурными зонами. Тепловой удар генерируется исключительно за счетКонтролируемый холодный всплеск воды, Полностью соответствует принципу тестирования LV124 K-12 и позволяет избежать ненужных механических нагрузок.

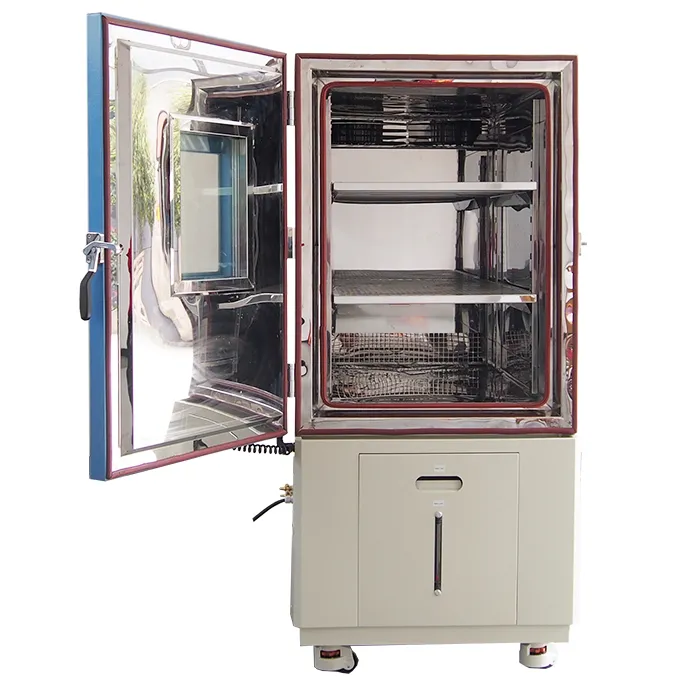

2. Прочная конструкция рабочей комнаты для многократных брызг
Зеркало-готовоИнтерьер из нержавеющей стали SUS304Обладает отличной коррозионной стойкостью к воздействию воды при низких температурах и длительному термическому циклу. А250 кг грузоподъемностиПозволяет проводить испытания тяжелых автомобильных электронных узлов без структурной деформации.
3. Точный и повторяемый терморегулятор.
Система отопления с ПИД-управлением сНихромные элементы и датчики класса A PT-100Обеспечивает стабильный контроль температуры перед нанесением брызг. В сочетании сМеханическая система охлаждения TECUMSEH, Оборудование поддерживает последовательный цикл тепловых условий после цикла.

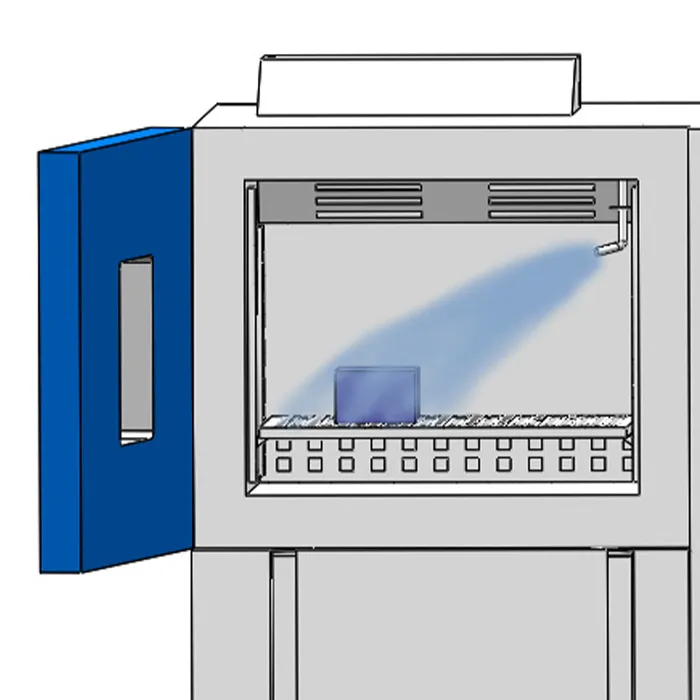

4. LV124-Optimized Система брызг воды
Конструкция с тройным клиновидным соплом обеспечивает0-4 ° C брызги воды при 3-4 л/мин, Применяется для3 секунды на циклНа фиксированном расстоянии300-350 ммИз DUT. Эта конфигурация создает быстрое падение температуры поверхности, обеспечивая при этом повторяемое и равномерное воздействие брызг.
5. Расширенный контроль, мониторинг и отслеживание данных.
А7-дюймовый контроллер цветного сенсорного экранаПоддерживает программируемые многоступенчатые испытательные циклы в соответствии с LV124 K-12. Интерфейсы Ethernet и USB обеспечивают удаленную работу и экспорт данных, в то время как365 дней хранения данныхОбеспечивает полную прослеживаемость для лабораторных аудитов и валидации OEM.

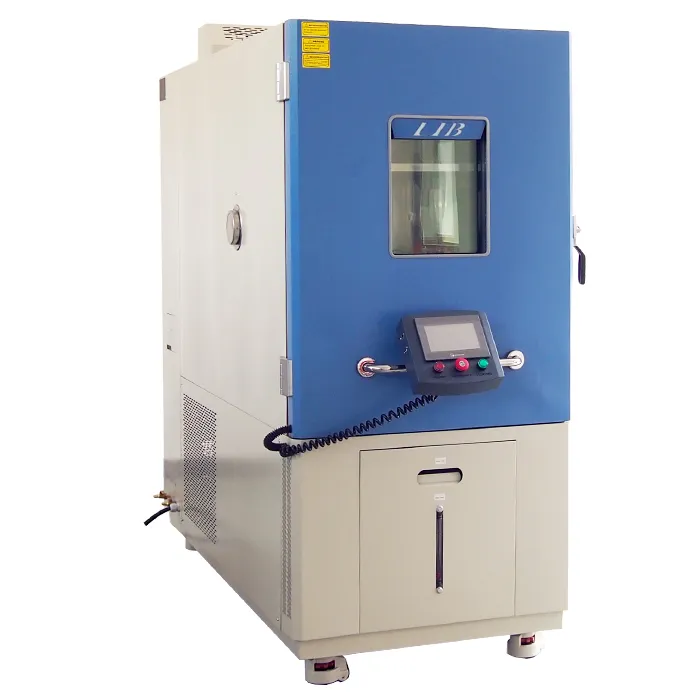

Спецификации испытательного оборудования удара и воды выплеска температуры K-12 ЛВ124
Параметр | Спецификация |
Модель | T-1000A |
Внутренний размер (мм) | 1000 [Д] × 1000 [Ш] × 1000 [В] |
Внешний размер (мм) | 2000 [Д] × 1200 [Ш] × 2200 [В] |
Внутренний объем (л) | 1000 |
Диапазон температур | Окружая ~ 150 ° К |
Температура воды брызг | 0 ° C ~ 4 ° C |
Время брызг воды | 3 s, регулируемый |
Расход воды | 3 ~ 4 л/мин |
Расстояние от сопла до DUT | 300 ~ 350 мм |
Температурная система | Нихромовый нагревательный элемент, PT-100 Датчик класса A |
Система охлаждения | Механическое сжатие охлаждения, французский компрессор TECUMSEH |
Циркуляция воздуха | Центробежный вентилятор ветра |
Контроллер | Программируемый цветной сенсорный ЖК-экран, Ethernet, USB |
Устройства безопасности | Защита от перегрева; Защита от перегрузки по току; Защита от высокого давления хладагента; Защита от утечки на землю |
Внешний материал | Стальная пластина с защитным покрытием |
Материал интерьера | Нержавеющая сталь SUS304 |
Теплоизоляция | Пенополиуретан и утеплитель хлопок |
Смотровое окно | Внутреннее освещение, двухслойное термостойкое силиконовое резиновое уплотнение |
Стандартная конфигурация | 1 отверстие для кабеля (Φ 100 мм) с вилкой |
Условия окружающей среды | + 5 ° C ~ + 35 ° C, ≤ 85% относительной влажности |
Электропитание | Переменный ток 380 В, 50 Гц, 3 фазы |
Отраслевой сервис и поддержка LIB
Комплексное послепродажное обслуживание:
3 года гарантииПокрытие дефектов в материалах и производстве
Пожизненная техническая поддержкаС наличием запасных частей
Инженерная служба на местеДоступно по запросу
Гарантия заменыЕсли проблемы не могут быть решены
Установка & поручать Пре-доставки, Подключи и работай готов
В поискахИспытательное оборудование удара и выплеска воды температуры K-12 ЛВ124 уступчивоеДля автомобильной электроники?
Свяжитесь мы: Inquiry@libtestchamber.com
