Полная поддержка условий испытаний JESD22-A104
Камеры термоциклирования LIB Industry разработаны для полной поддержки температурных профилей, указанных в JESD22-A104, что позволяет пользователям легко переключаться между различными условиями испытаний в соответствии с требованиями к продукции. Поддерживаются условия JESD22-A104 от A до M.
Условие |
Низкая температура |
Высокая температура |
Типичные области применения |
A |
-55°C (+0/-10°C) |
+85°C (+10/-0°C) |
Бытовая электроника, ИС коммерческого класса |
B |
-55°C (+0/-10°C) |
+125°C (+10/-0°C) |
Промышленные компоненты, автомобильная электроника общего назначения |
C |
-65°C (+0/-10°C) |
+150°C (+10/-0°C) |
Аэрокосмическая, военная техника, полупроводниковые приборы высокой надежности |
G |
-40°C (+0/-10°C) |
+125°C (+10/-0°C) |
Автомобильная электроника (AEC-Q100 / AEC-Q200) |
H |
-55°C (+0/-10°C) |
+175°C (+10/-0°C) |
Высокотемпературные силовые полупроводники и современные электронные устройства |
Камера термоциклирования поддерживает программируемые профили термоциклирования с настраиваемыми скоростями изменения температуры, временем выдержки и количеством циклов. Параметры испытаний могут быть настроены в соответствии с требованиями JESD22-A104 с учетом массы образцов, тепловой нагрузки и целей квалификации.
Почему выбирают LIB Industry для испытаний JESD22-A104?
Широкий диапазон температур
Доступные диапазоны температур:
Точный контроль температуры
Колебание температуры: ±0,5°C
Отклонение температуры: ±2,0°C
Равномерное распределение воздушного потока обеспечивает одинаковое тепловое воздействие на каждый образец в течение длительных испытаний.
Надежная непрерывная работа
Программы квалификации полупроводников часто требуют испытаний в течение нескольких недель.
Камеры LIB оснащены:
Рабочая камера из нержавеющей стали SUS304
Промышленная холодильная система
Вентилятор циркуляции с длительным сроком службы
Способность к непрерывной работе разработана для длительных испытаний на надежность без перерывов.
Программируемые термические профили
Контроллер с сенсорным экраном позволяет пользователям создавать индивидуальные профили термоциклирования, включая:
|

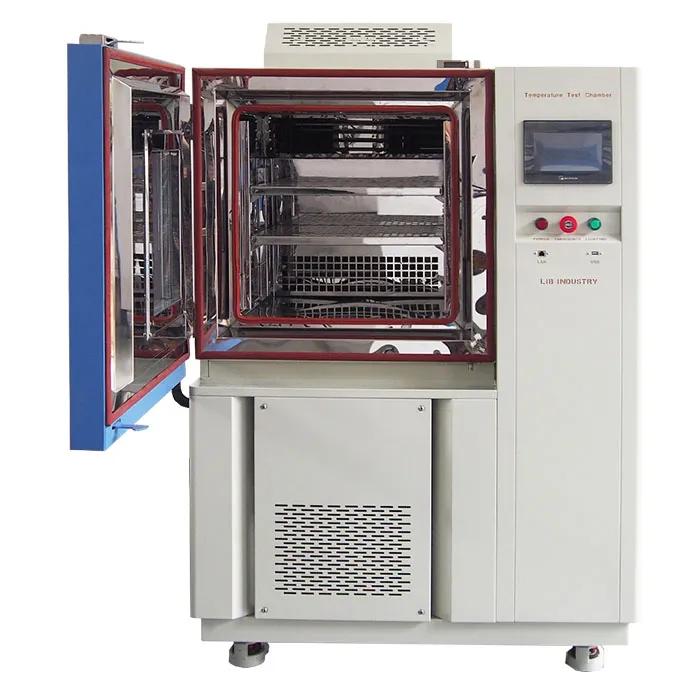

Испытательная камера из нержавеющей стали
|
Эффективная холодильная система
|
|
Герметичный порт для кабелей
|
Система равномерной циркуляции воздуха
|

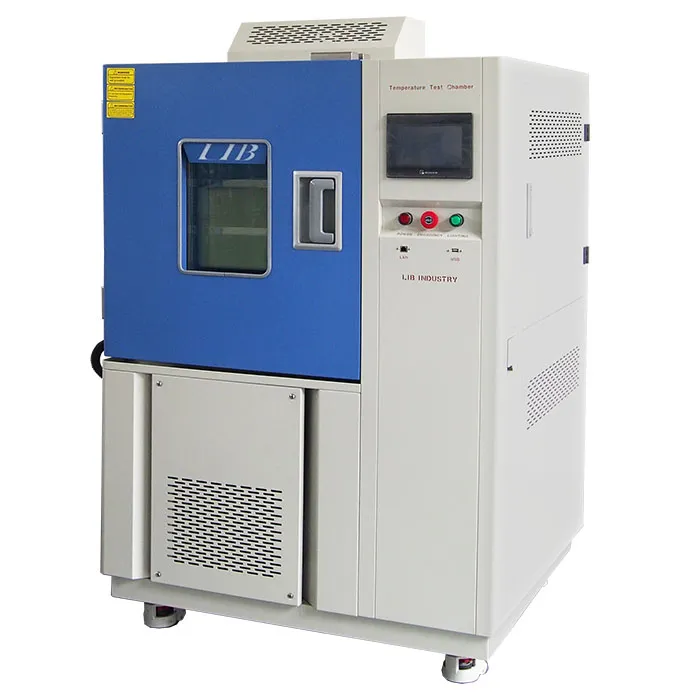

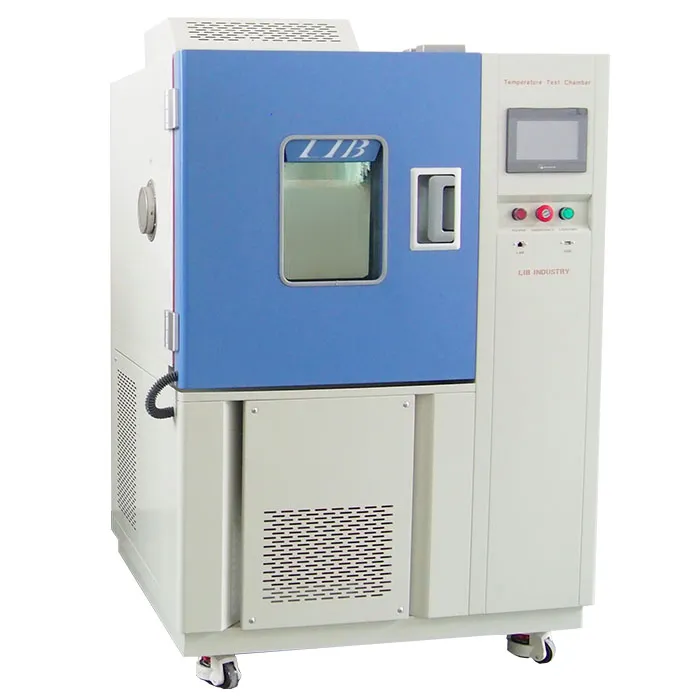

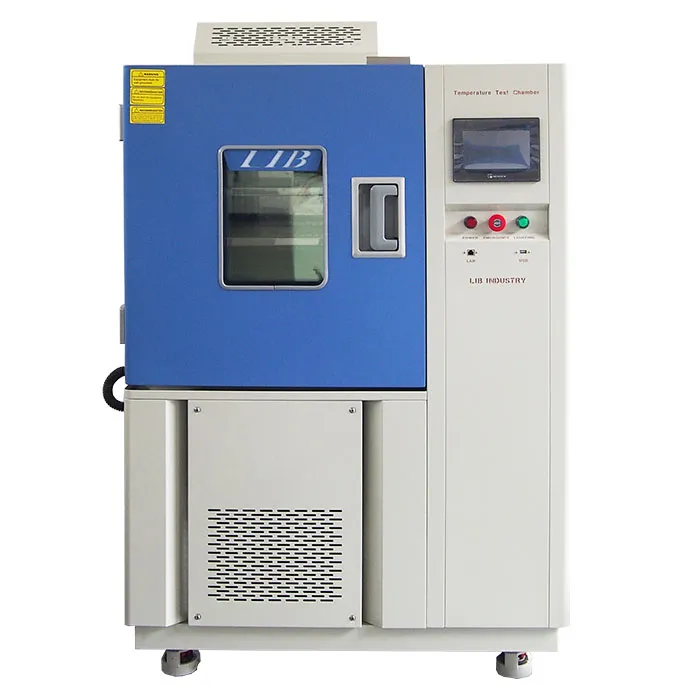

Технические характеристики камеры термоциклирования JESD22-A104
Модель |
TR5-100 |
TR5-225 |
TR5-500 |
TR5-800 |
TR5-1000 |
Внутренние размеры (мм) |
400*500*500 |
500*600*750 |
700*800*900 |
800*1000*1000 |
1000*1000*1000 |
Габаритные размеры (мм) |
900*1050*1620 |
1000*1140*1870 |
1200*1340*2020 |
1300*1540*2120 |
1500*1540*2140 |
Внутренний объем |
100L |
225L |
500L |
800L |
1000 л |
Тепловая нагрузка |
1000 Вт |
|
Диапазон температур
|
A: -20℃ ~ +150 ℃
B: -40℃ ~ +150 ℃
C: -70℃ ~ +150 ℃
|
Колебание температуры |
± 0,5 ℃ |
Отклонение температуры |
± 2,0 ℃ |
Скорость охлаждения |
10℃/мин (15℃/мин) |
Скорость нагрева |
10℃/мин (15℃/мин) |
Контроллер |
Программируемый цветной сенсорный ЖК-контроллер, многоязычный интерфейс, Ethernet, USB |
Система охлаждения |
Механическая компрессионная холодильная система |
Материал корпуса |
Стальной лист с защитным покрытием |
Материал внутренней камеры |
Нержавеющая сталь SUS304 |
Электропитание |
380V |
Максимальный уровень шума |
65 дБА |
Применение термоциклирования по JESD22-A104
Испытания на термоциклирование по JESD22-A104 широко применяются в полупроводниковой, автомобильной и электронной промышленности для оценки надежности продукции при многократном тепловом воздействии.
Полупроводниковые приборы
корпуса BGA, QFN, CSP, ИС
Автомобильная электроника
ЭБУ, ADAS, датчики, BMS
Силовая электроника
IGBT, MOSFET, SiC-приборы, преобразователи мощности
Электронные системы
Печатные платы в сборе, оборудование связи, промышленная и бытовая электроника
Все испытательное оборудование LIB обеспечивается3-летняя гарантия и пожизненное техническое обслуживаниеобеспечивая долгосрочную надежность и глобальную послепродажную поддержку.
Свяжитесь с LIB Industry для подбора подходящей конфигурации для ваших задач по JESD22-A104 илитребований к испытаниям на термоудар.
