Обеспечение надежности печатных плат (ПХД) имеет решающее значение для исследований и разработок в области электроники и производства. Быстрые колебания температуры и влажности могут привести к конденсации, ухудшению производительности компонентов, возникновению коротких замыканий или коррозии.
Точное и надежное тестирование имеет важное значение для обеспечения качества, и LIB IndustryТемпературные испытательные камерыРазработаны для решения этих задач благодаря точному управлению, высокой производительности и соблюдению международных стандартов, таких как IEC 60068 и MIL-STD-810. Благодаря многолетней экспертизе эти камеры обеспечивают стабильные испытательные среды, обеспечивая повторяемые и проверенные результаты как для прототипов, так и для печатных плат массового производства.
Конденсация образуется, когда температура поверхности печатной платы падает ниже точки росы воздуха, особенно во время быстрых температурных переходов или сред с высокой влажностью.
Ключевые способствующие факторы включают:
-Большие перепады температур превышают± 50 ° CВ короткие сроки
-Колебания влажности за пределами± 2% относительной влажности
-Различия в материалах и покрытиях между слоями печатной платы
Такие стандарты какИЭК 60068-2-38Направляйте процедуры тестирования влажности, гарантируя, что устройства могут выдерживать риски конденсации без постоянного повреждения. Понимание и смягчение этих факторов имеет важное значение для поддержания долговечности и надежности электронных компонентов.

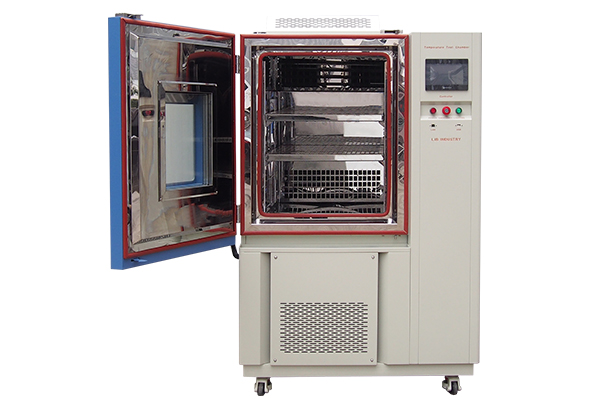

Камеры испытания температуры индустрии ЛИБ конструированы для высокоточного испытания ПКБ, совмещая крепкое инженерство с дружественными системами управления. Ключевые характеристики включают:
Особенность | Спецификация |
Диапазон температур | От-70 ° C/-40 ° C/-20 ° C до + 150 ° C (настраиваемый) |
Диапазон влажности | От 20% до 98% относительной влажности |
Точность температуры | ± 0,5 ° C (согласно с IEC 60068) |
Точность влажности | ± 2% относительной влажности (контролируется высокоточными датчиками) |
| Программируемые профили | Мульти-шаг, пандус & двелл, до 99 циклов согласно с ИЭК 60068-2-38 |
Циркуляция воздуха | Принудительный воздух с единообразием ± 2 ° К через воркроом |
Смотровое окно | Двойное закаленное стекло с подогревом и внутренним светодиодным освещением |
Система управления | ПИД микропроцессорное управление с опционным интерфейсом ПК |
| |
Эти функции обеспечивают стабильную контролируемую среду, которая поддерживает различные протоколы тестирования печатных плат, включая циклические изменения температуры/влажности, ускоренное старение и оценку надежности.
Для предотвращения конденсации на печатных платах промышленные камеры LIB интегрируют несколько передовых решений:
Перевернутый треугольный верхний дизайн (опция)-Направляет конденсат в боковой дренаж, защищая поверхности печатных плат и предотвращая попадание капель воды.
2.Система продувки азотом-Заменяет влажный воздух сухим азотом, создавая стабильную инертную атмосферу для чувствительной электроники.
3.Точный контроль влажности и температуры-Точность с ПИД-контролем ± 0,5 ° C и ± 2% относительной влажности обеспечивает однородные условия окружающей среды, соответствующие стандартам IEC и MIL-STD.
4.Программируемые профили окружающей среды-Постепенные циклы нарастания и понижения предотвращают конденсацию, вызванную быстрыми тепловыми изменениями.
5.Модуль осушения-Поддерживает сухие условия для длительных испытаний с высокой влажностью, поддерживая циклические испытания на относительную влажность до 99%.
Промышленные камеры LIB идеально подходят для нескольких сценариев тестирования печатных плат:
-Имитировать реальную нагрузку на окружающую среду от 0 ° C до 85 ° C при 85% относительной влажности для расширенных циклов в соответствии с IEC 60068-2-78.
-Защищает точки пайки высокой плотности от влаги во время повторяющихся тепловых нагрузок.
-Продувка и осушение азотом повторяют условия хранения или транспортировки в соответствии с IEC 60068-2-1 и-2, обеспечивая повышенную надежность хранимых печатных плат.
LIB Industry обеспечивает комплексную настройку для удовлетворения конкретных потребностей в тестировании при сохранении соответствия международным стандартам. В дополнение к стандартным камерам теста температуры, ЛИБ также предлагает широкий диапазон специализированных камер:
Тип камеры | Описание |
Точный термический цикл и контроль температуры | |
Комбинированное стресс-тестирование температуры и влажности окружающей среды | |
Испытание быстрого температурного перехода для ускоренного анализа напряжений | |
ТемпераИспытание ture, влажности, и вибрации для оценки стресса multi-фактора | |
Безопасное тестирование литий-ионных и других типов аккумуляторов в экстремальных условиях |
Выбирая индустрию ЛИБ с над 16 летами камер теста температуры экспертизы обеспечивает точность, надежность, и нововведение. Ключевые преимущества включают:
3-летняя гарантия и пожизненная техническая поддержка
Решения для тестирования One-stop и полные параметры настройки
1-3 часа быстрого реагирования на запросы
7-15 доставка дней быстрая
72-часовое непрерывное тестирование перед отправкой
Треугольные верхняя конструкция и система продувки азота предотвращают конденсацию, пока ПИД-контролируемые температура и влажность поддерживают стабилизированные условия. Соответствие IEC 60068, MIL-STD-810 и связанным с ними стандартам гарантирует повторяемые, подтвержденные результаты. Высокоточные датчики и равномерный воздушный поток обеспечивают точный мониторинг всех слоев и компонентов печатной платы.
Контакты LIB промышленностиInquiry@libtestchamber.comСегодня для защиты среды тестирования, не содержащей конденсации и соответствующей стандартам, повышения надежности данных и оптимизации эффективности тестирования.
